一、測量對象與儀器配置

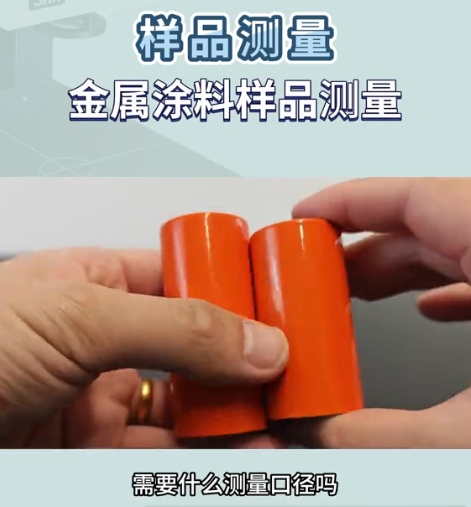

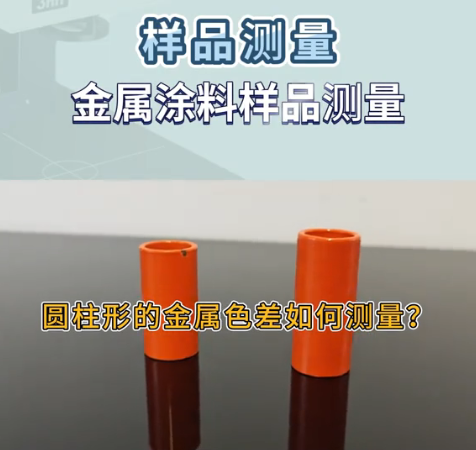

某精密製造實驗室針對圓柱形金屬工件開展了色差測量工作。被測樣品為(wei) 標準圓柱形結構，表麵經過特殊工藝處理。實驗采用TS7700 分光測色儀(yi) （配備 4mm 口徑測量頭），該設備具備高精度光譜分析能力，可實現 400-700nm 全波段反射率檢測。
關(guan) 鍵參數設置：
觀察者角度：10° 標準視角
照明光源：D65 國際標準光源
顏色空間：CIELAB（C 模式）
容差範圍：ΔE ≤1（工業(ye) 級精密檢測標準）
二、測量操作流程
儀(yi) 器校準
測量前核查黑白校正有效性，確認校正數據處於(yu) 有效期內(nei) （建議每日開機前執行校準）。
定位技術
開啟儀(yi) 器取景定位功能，通過光學瞄準係統將 4mm 測量口準確對齊被測圓柱麵中心區域。對於(yu) 曲麵測量，需確保探頭與(yu) 被測麵垂直，避免角度偏差引入測量誤差。
數據采集
單次觸發完成全光譜數據采集，係統自動生成：
CIELAB 色度值（L*, a*, b*）
400-700nm 反射率曲線
色差參數 ΔE*ab
數據管理
所有測量數據自動存儲(chu) 至設備數據庫，可通過數據管理係統進行分類檢索、趨勢分析及報告導出。
三、測量結果分析
首次測量顯示 ΔE=1.2，超出預設容差範圍（ΔE≤1）。係統自動標記該數據為(wei) 異常，同步生成包含光譜曲線的電子報告。經技術人員複核：
反射率曲線在 550-600nm 區間出現特征性偏移
色度坐標偏離標準值（Δa*=+0.8, Δb*=-0.6）
四、質量控製建議
對不合格批次進行二次測量，建議采用多點采樣法（每間隔 90° 測量 1 次）
檢查被測表麵是否存在劃痕、汙染等物理缺陷
定期核查儀(yi) 器光學係統狀態（建議每季度專(zhuan) 業(ye) 校準）
五、技術要點總結
圓柱形工件測量需采用適配口徑的測量頭（4mm 為(wei) 曲麵測量黃金尺寸）
嚴(yan) 格控製測量角度（垂直入射）與(yu) 定位精度（偏差＜0.5mm）
建議建立多光源多視角的立體(ti) 評價(jia) 體(ti) 係，提升檢測可靠性
本實驗驗證了 TS7700 分光測色儀(yi) 在複雜曲麵測量中的有效性，為(wei) 金屬加工行業(ye) 的色差控製提供了標準化解決(jue) 方案。後續將結合 AI 算法優(you) 化測量路徑規劃，進一步提升檢測效率。
