NS多功能測試組件使用說明
使用範圍：可用於(yu) 測試液體(ti) 試劑、醬狀物（如番茄醬、塗料）、粉末（如咖啡）等。
一、組件結構
如圖1、2中所示，NS多功能測試組件的結構如下：

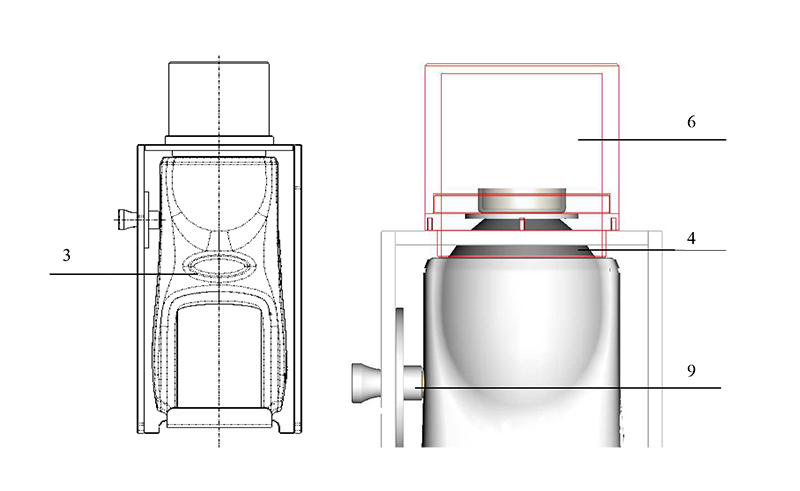

圖1 NS多功能測試組件示意圖
二、使用方法
NS多功能測試組件的使用方法如下，如圖1、圖2所示：
1、測色儀(yi) 先進行黑、白板校正，校正完畢進入測色儀(yi) 主菜單，依次點擊“顯示設置”->“倒置顯示”點選打開，將屏幕倒置顯示，便於(yu) 後麵操作。

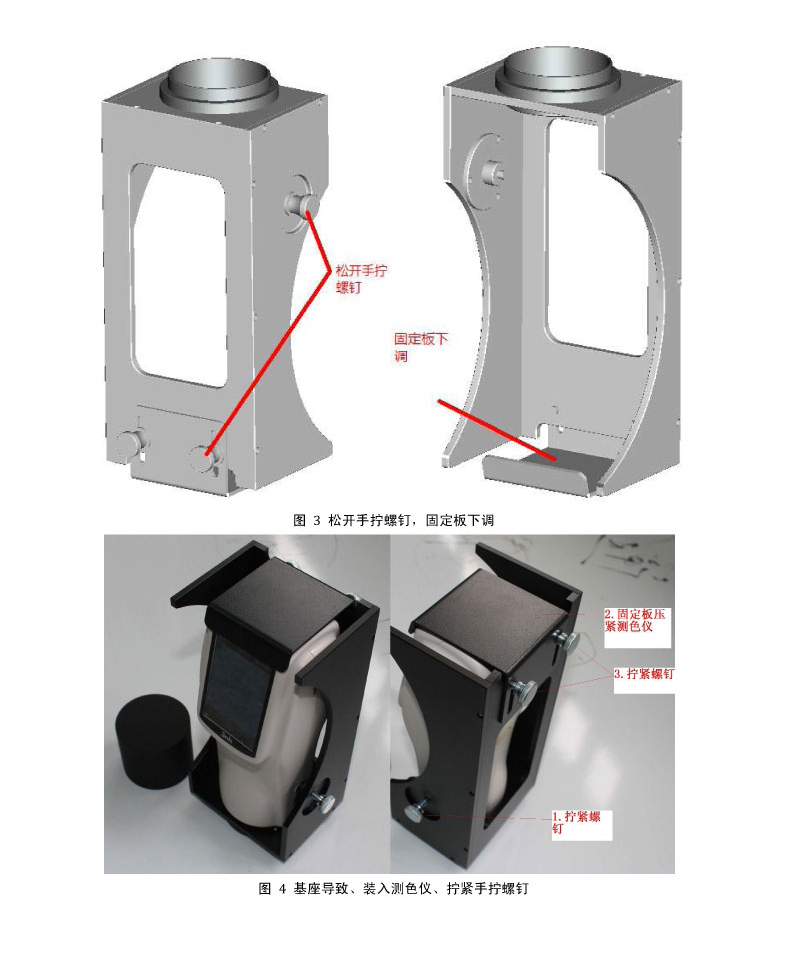

2、輕輕鬆開手擰螺絲(si) 8，使固定板7沿腰形孔可上下移動，使固定板7盡量處於(yu) 下方位置；鬆開手擰螺釘2，使得手擰螺釘2的前端麵稍低於(yu) 螺釘固定座9的端麵。

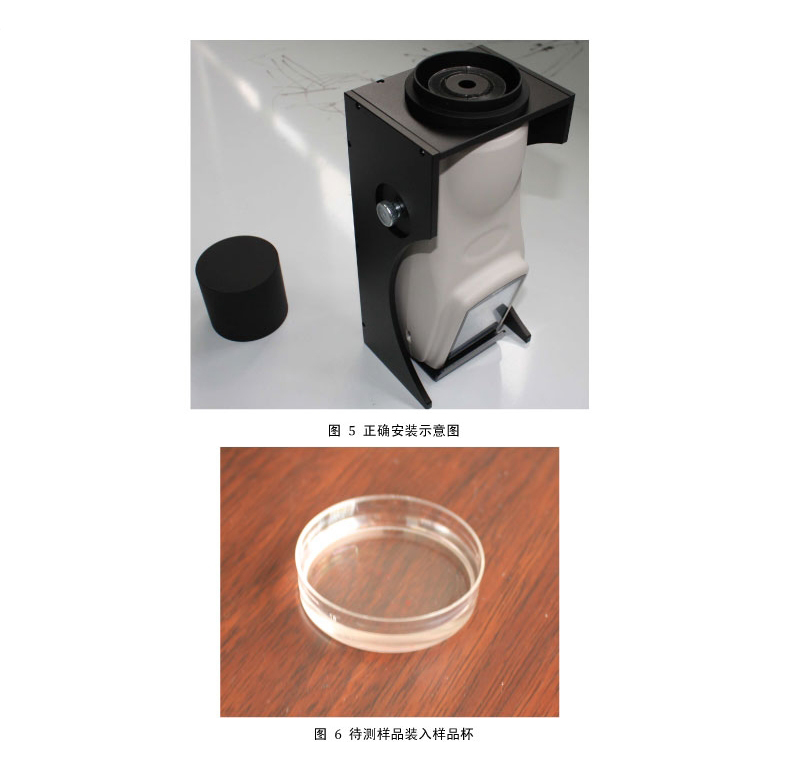

3、將測色儀(yi) 3放入基座1中，測色儀(yi) 盡量左右居中，測色儀(yi) 3左側(ce) 麵（M5螺紋麵）緊貼螺釘固定座9的端麵，並且使測色儀(yi) 3的M5固定螺絲(si) 孔和螺釘固定座9的孔位對齊，測色儀(yi) 3測量口徑一側(ce) 的台階麵緊貼黑腔底板4的底麵，向上調整固定板7的位置，擰緊螺釘8，然後擰緊螺釘2。
注意：確保測色儀(yi) 固定穩固，確保測色儀(yi) 測量口徑一側(ce) 的台階麵緊貼黑腔底板的底麵。

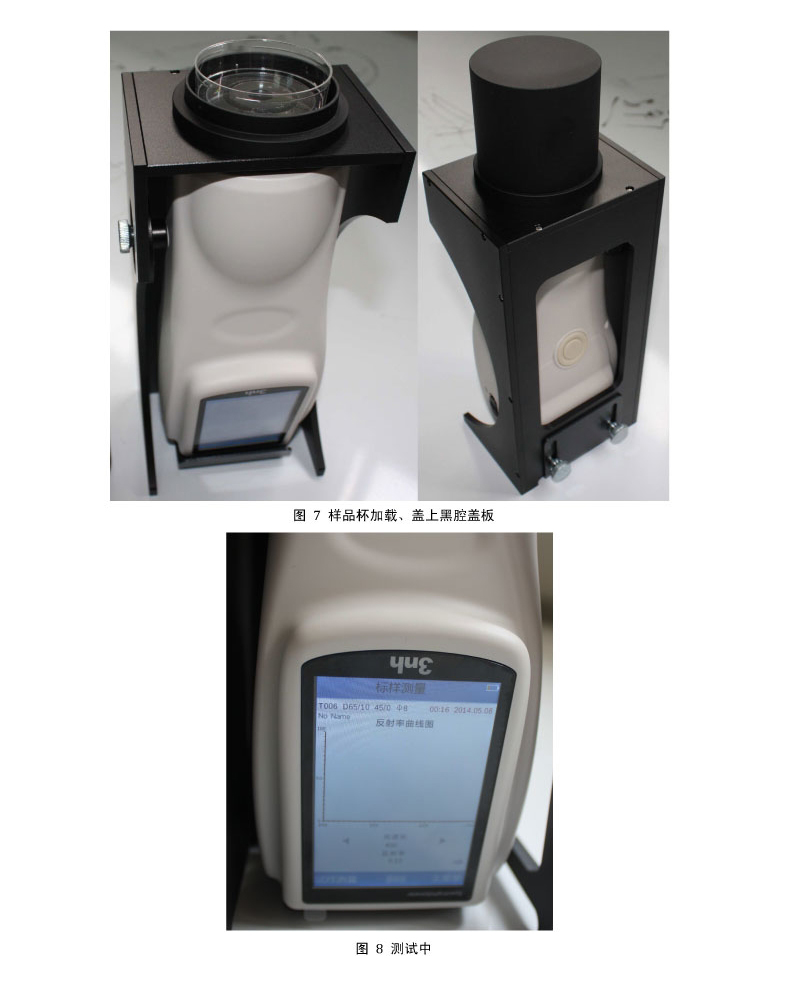

4、根據樣品特點，選取適當容量的樣品杯（Φ60mm樣品杯51、Φ35mm樣品杯52均可使用），將待測樣品放入樣品杯，然後將裝有待測樣品的樣品杯的放入黑腔內(nei) ，蓋上黑腔蓋板6，按照測色儀(yi) 的測試方法進行色度數據測量。
5、測量完畢，取出樣品杯；依次鬆開手擰螺釘2、8，取下測色儀(yi) ，妥善保管測色儀(yi) ；將螺釘2、8歸位，妥善保管NS多功能測試組件。
圖2 測色儀(yi) 與(yu) NS多功能測試組件的配合示意圖
三、注意事項
1、將測色儀(yi) 3裝入NS多功能測試組件前，測色儀(yi) 應該先完成黑白板校正。
2、安裝測色儀(yi) 3時，確保測色儀(yi) 測量口徑一側(ce) 的台階麵緊貼黑腔底板4底麵。
3、測量過程中，樣品杯裝入測量黑腔時務必要小心，不得使樣品外濺，不得弄髒測色儀(yi) 透鏡及內(nei) 部光路，否則導致測色儀(yi) 無法正常工作。

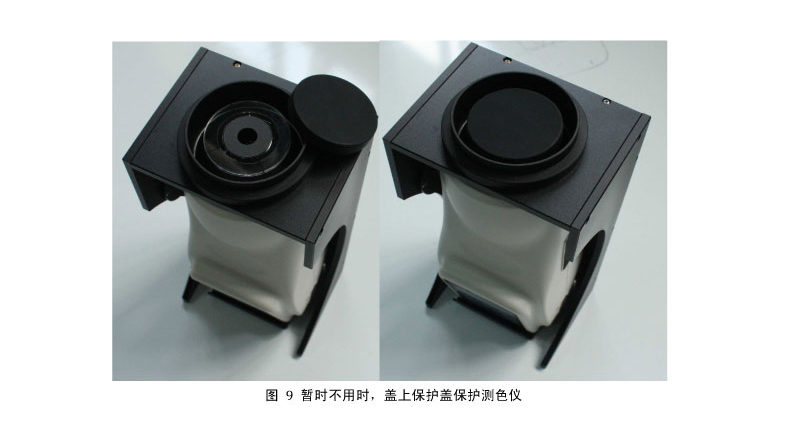

測色儀(yi) 裝配在NS多功能測試組件上麵，長期不用時，要及時裝上測色儀(yi) 保護蓋，並蓋上黑腔蓋板，保護測色儀(yi) 。
4、樣品杯有劃痕或弄髒時，務必要及時更換，否則影響測試色度數據準確性。
5、使用NS多功能測試組件測量樣品時，建議連接上位機配合軟件使用。
6、測色儀(yi) 屏幕設置為(wei) 倒置顯示，操作更方便。
NS多功能測試組件與(yu) 測色儀(yi) 裝配過程
注：2.0版多功能測試組件，可操作性更加靈活、視野更開闊、固定更穩定、測量更準確、更加人性化。
