產品詳情

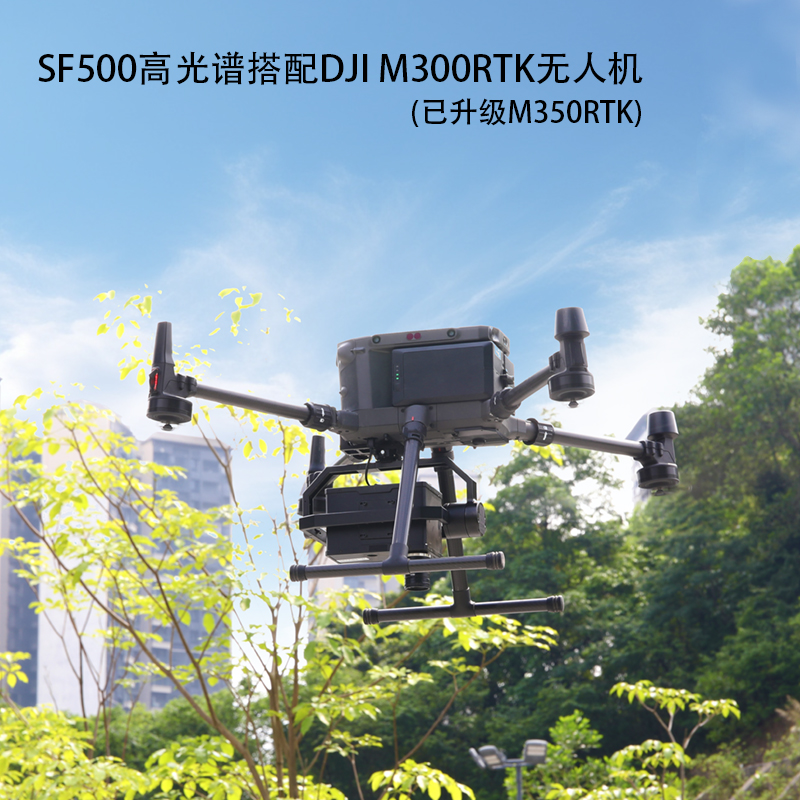

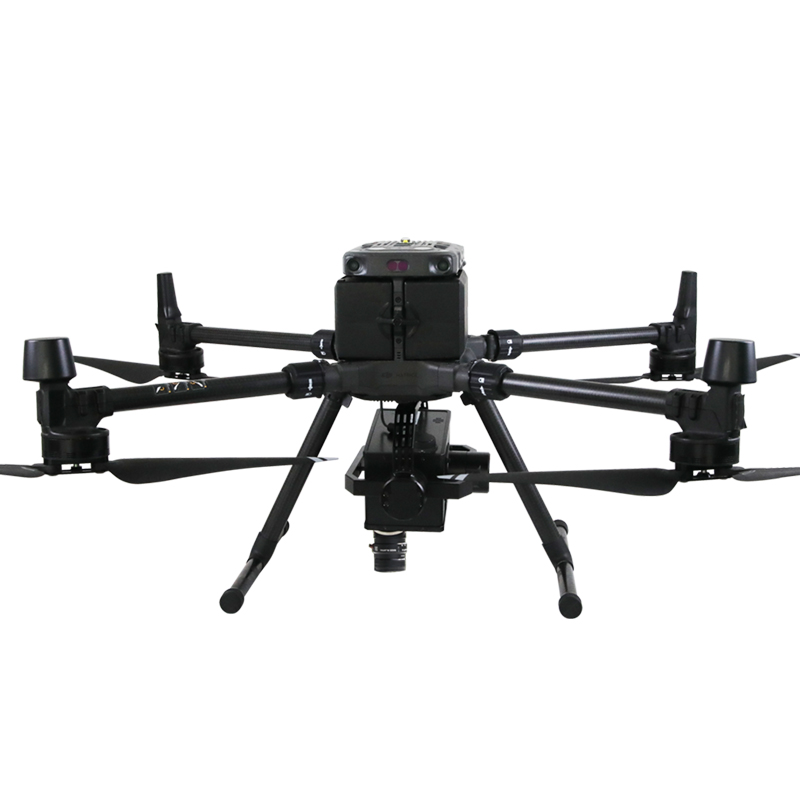

SF500無人機高光譜成像係統是基於(yu) 大疆工業(ye) 級無人機旗艦產(chan) 品M350RTK平台深度開發的一款輕小型旋翼無人機機載的高光譜成像係統，該係統由高光譜成像儀(yi) 、輕小型旋翼高穩定性無人機、高穩定性雲(yun) 台、大容量存儲(chu) 係統、無線圖像係統、GPS導航係統等組成，是當前市場上輕型化+科學級高光譜數據的優(you) 選組合方案。

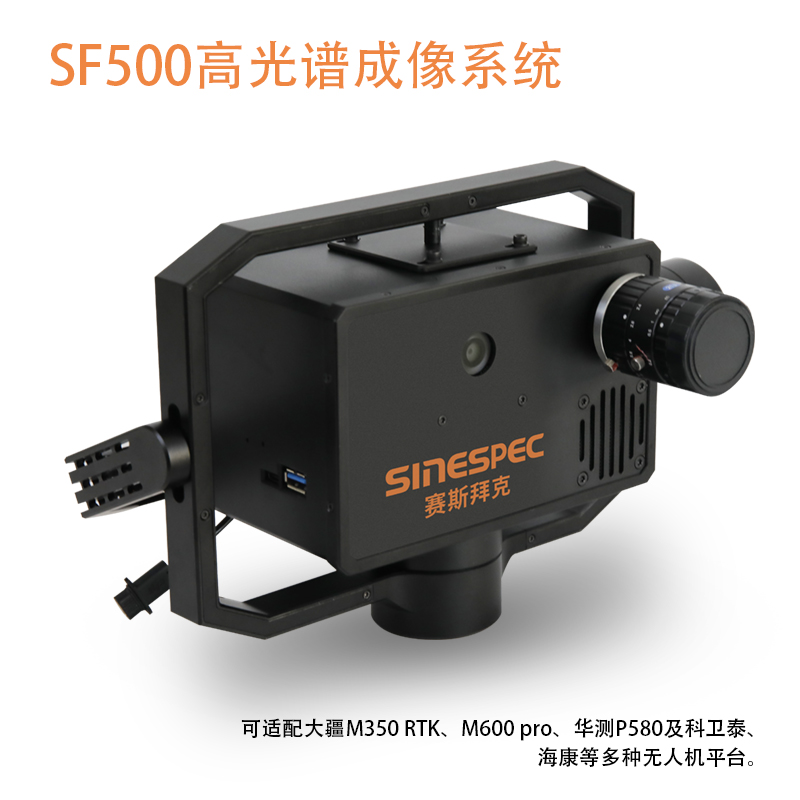

核心載荷高光譜成像儀(yi) 采用了性能卓越的科研級COMS探測器和高衍射效率的透射光柵分光元件，光譜範圍覆蓋400～1000nm，光譜分辨率優(you) 於(yu) 2.5nm，具有極高的噪信比和空間分辨率，可以充分挖掘和利用不同物質自身特有的光譜信息，結合高清相機拍攝高清圖片，實現對物質信息的全麵檢測，是一台“圖譜合一”的綜合性遙感設備。
SF500無人機高光譜成像係統廣泛應用於(yu) 水環境監測、地質與(yu) 礦產(chan) 資源勘察、智慧農(nong) 業(ye) 、林業(ye) 調查、生態環境保護及礦山環境監控、目標識別、軍(jun) 事反偽(wei) 裝等領域。
SF500無人機高光譜成像係統特點
1、高性能光譜成像係統、大靶麵COMS圖像傳(chuan) 感器提供穩定準確的光譜圖像采集；
2、無人機推掃成像，作業(ye) 效率高；
3、適配大疆M350RTK無人機，較低的係統成本與(yu) 測試成本；
4、專(zhuan) 業(ye) 高穩定雲(yun) 台係統，圖像清晰無變形；
5、內(nei) 置采集處理單元，i7處理器，8GB內(nei) 存，512GB存儲(chu) 空間；
6、支持實時圖傳(chuan) ，監控單波段圖像及光譜曲線；
7、定位係統優(you) 於(yu) 10cm，定位數據與(yu) 高光譜數據準確對應，可輔助圖像拚接；
8、多種焦距鏡頭可選，16mm/25mm/35mm焦距鏡頭可根據用戶需求選擇；

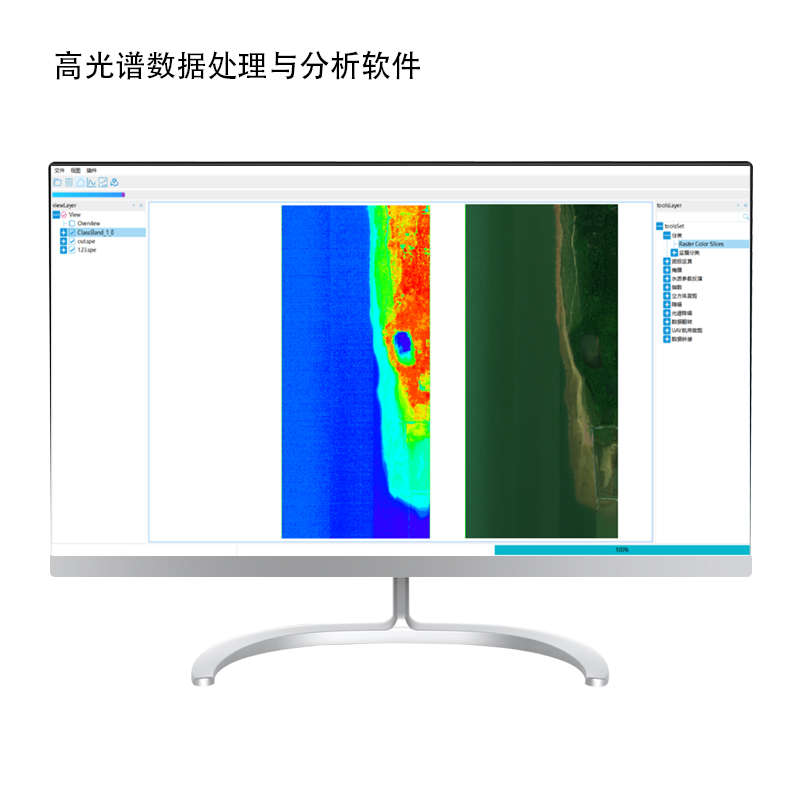

9、配套高光譜數據采集軟件，數據格式支持第三方軟件；
SF500無人機高光譜成像係統技術參數
| 無人機-DJI M350RTK | 無人機高光譜成像係統 | ||
| 型號 | SF500 | ||
| 參數 | 配置 | 參數 | 配置 |
| 尺寸 | 尺寸（展開，不包含槳葉）：810×670×430 mm（長×寬×高） | 分光方式 | 透射光柵 |
| 尺寸（折疊，包含槳葉）：430×420×430 mm（長×寬×高） | 光譜範圍 | 400-1000nm | |
| 對稱電機軸距 | 895 mm | 光譜波段數 | 1200(1x), 600(2x), 300(4x) |
| 重量（含下置單雲台支架） | 空機重量（不含電池）：3.77 kg | 光譜分辨率 | 優於2.5nm |
| 空機重量（含雙電池）：6.47 kg | 狹縫寬度 | 25µm | |
| 單雲台減震球**負重 | 90g | 透射效率 | >60% |
| **起飛重量 | 9 kg | F數 | F/2.6 |
| 工作頻率 |
2.4000 GHz 至 2.4835 GHz 5.150 GHz 至 5.250 GHz（CE：5.170 GHz 至 5.250 GHz） 5.725 GHz 至 5.850 GHz 部分地區不支持 5.1 GHz 和 5.8 GHz 頻段，以及部分地區的 5.1 GHz 頻段僅支持在室內使用，詳情請參考當地法律法規。 | 探測器 | CMOS |
| 發射功率（EIRP） |
2.4000 GHz 至 2.4835 GHz：<33 dBm（FCC），<20 dBm（CE/SRRC/MIC） 5.150 GHz 至 5.250 GHz（CE：5.170 GHz 至 5.250 GHz）：<23 dBm（CE） 5.725 GHz 至 5.850 GHz：<33 dBm（FCC/SRRC），<14 dBm（CE） | 空間像素數 | 1920(1x), 960(2x), 480(4x) |
| 像素尺寸 | 5.86 µm | ||
| 有效像素位深 | 12bits | ||
| 懸停精度（無風或微風環境） |
垂直： ±0.1 米（視覺定位正常工作時） ±0.5 米（GNSS 正常工作時） ±0.1 米（RTK 定位正常工作時） 水平： ±0.3 米（視覺定位正常工作時） ±1.5 米（GNSS 正常工作時） ±0.1 米（RTK 定位正常工作時） | 采集速度 | 全譜段≥50fps |
| 視場角（FOV） | 15.6°@f=35mm | ||
| RTK 位置精度 | 在 RTK FIX 時：1 cm+1 ppm（水平）1.5 cm + 1 ppm（垂直） | 瞬時視場角（IFOV） | 0.71mrad@f =35mm |
| **旋轉角速度 | 俯仰軸：300°/s 航向軸：100°/s | 可選鏡頭焦距 | 16mm/25mm/35mm |
| **俯仰角度 | 30° （P模式且前視視覺係統啟用：25°） | 雲台 | 定製高穩雲台，雙軸雙電機 |
| **上升速度 | S 模式：6 m/s,P 模式：5 m/s | 定位係統 | 優於10cm |
| **下降速度（垂直） | S 模式：5 m/s P 模式：4 m/s | 內置采集處理單元 | i7處理器,8GB,512GB硬盤 |
| **傾斜下降速度 | S 模式：7 m/s | ||
| **水平飛行速度 | S 模式：23 m/s, P 模式：17 m/s | ||
| **飛行海拔高度 | 5000 m（2110 槳葉，起飛重量≤7.4 kg）/ 7000 m（2195 高原靜音槳葉，起飛重量≤7.2 kg） | ||
| **可承受風速 | 12m/s | ||
| **飛行時間 | 55 min | ||
| 支持雲台安裝方式 | 下置單雲台、上置單雲台、下置雙雲台、下置單雲台+上置單雲台、下置雙雲台+上置單雲台 | ||
| IP 防護等級 | IP55 | ||
| GNSS | GPS+ GLONASS+ BeiDou+ Galileo | ||
| 工作環境溫度 | -20°C 至 50°C | ||
