近紅外高光譜成像儀 SC250

PDF下載

操作說明書(shu) 下載

下載

產品詳情

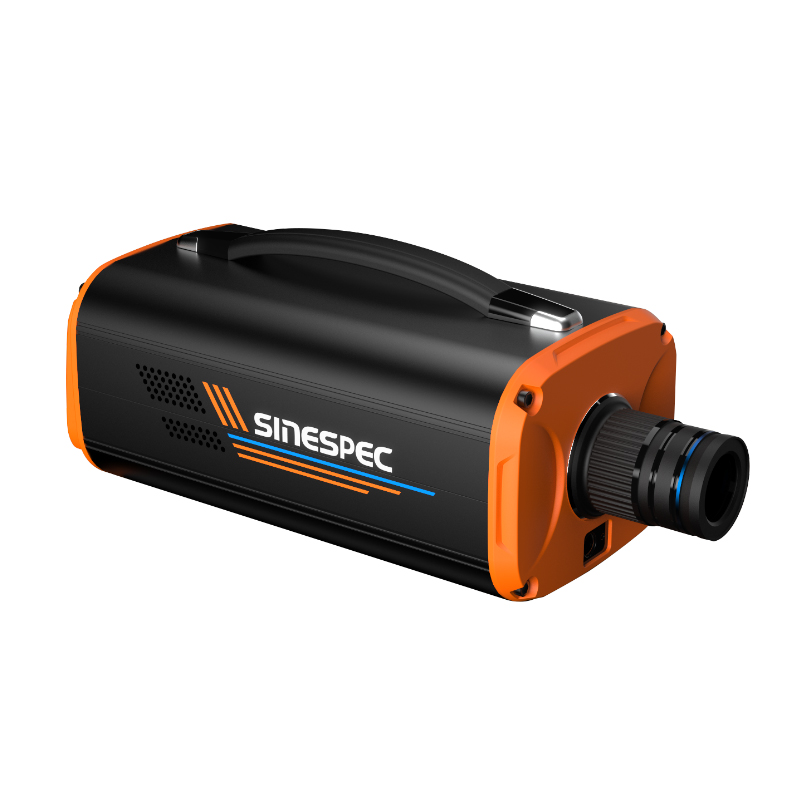

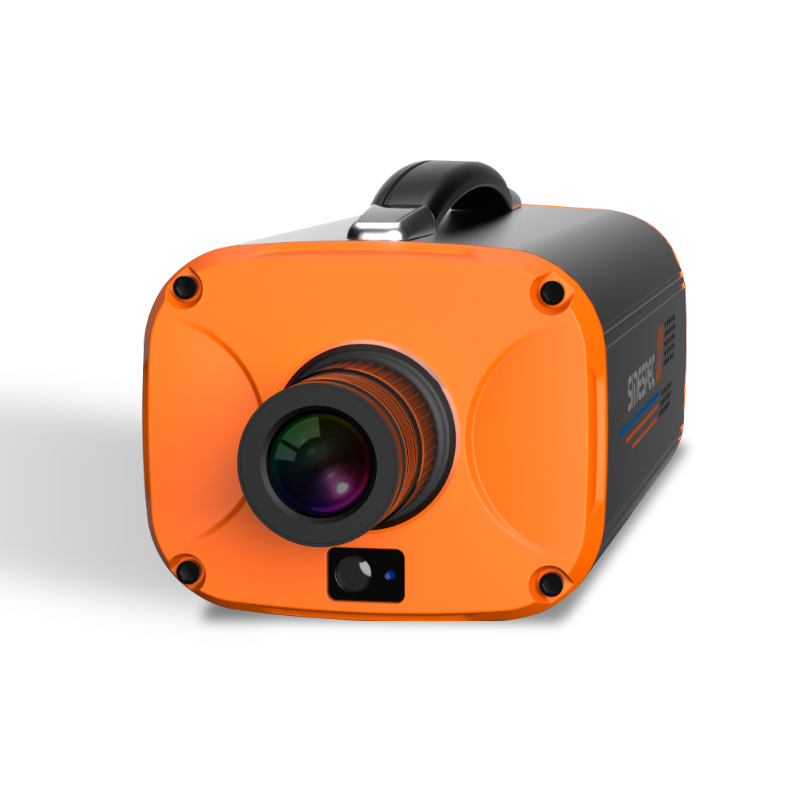

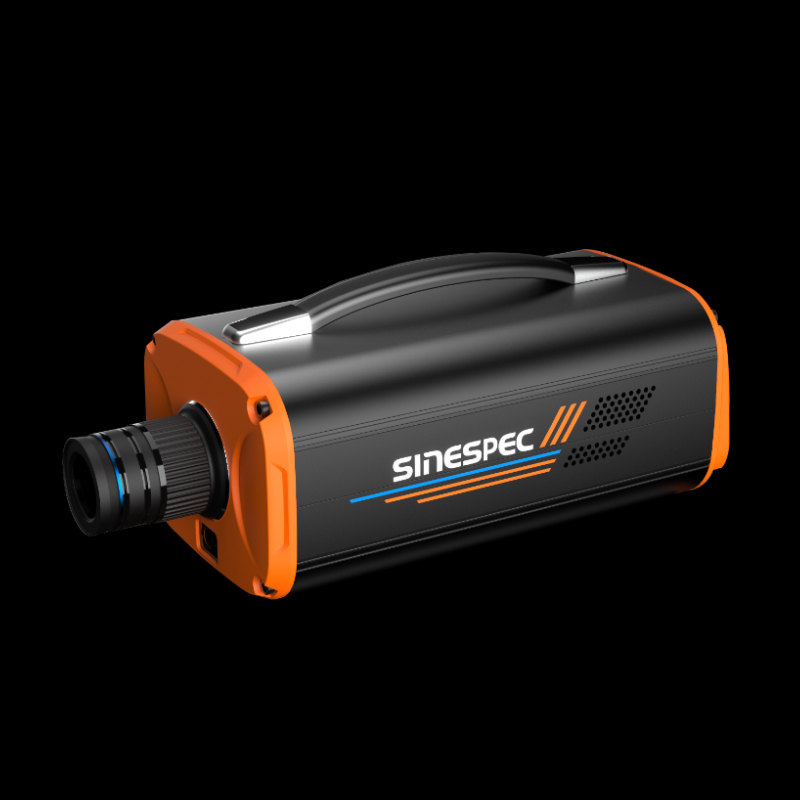

SC250近紅外高光譜成像儀(yi) 是一款全新設計製造的高光譜成像儀(yi) 器，內(nei) 置推掃結構可以快速實現光譜影像的連續采集，在900-1700nm波段具有較高的靈敏度和穩定性，通過輔助相機實現對掃描區域的監控，主機內(nei) 置電源模塊，可實現快速架設完成數據采集作業(ye) 。全密封式設計可保證在實際使用中不會(hui) 因為(wei) 灰塵等影響光譜儀(yi) 的內(nei) 部光學元件，確保儀(yi) 器的長期正常使用。

SC250近紅外高光譜成像儀(yi) 配置標準的信號采集軟件，可進行高光譜影像及光譜數據的采集和簡單處理，可實時獲取樣品光譜及影像信息，將掃描結果存儲(chu) 為(wei) 圖像、表格等各種格式，數據可以被多種第三方專(zhuan) 業(ye) 的數據分析軟件調用，極大的擴展了儀(yi) 器的使用範圍。廣泛應用於(yu) 工業(ye) 分選、準確農(nong) 業(ye) 、色差檢測、食品檢測、醫學製藥、文物保護、刑偵(zhen) 檢測、環境監測等領域。

SC250近紅外高光譜成像儀特點

1、分辨率高，成像更清晰

1）內(nei) 置輔助相機，實現對掃描區域的監控；

2）圖像分辨率高，可達320*320；

3）采用透射光柵分光方式，具有高衍射效率；

4）使用高穩定性的InGaAs探測器，探測效率高，均勻性好，在弱光下也有極高的靈敏度；

2、測量範圍廣，信息全麵

1）光譜範圍覆蓋900-1700nm的近紅外光，波長分辨率優(you) 於(yu) 6nm；

2）光譜波段數256，可達256個(ge) 光譜通道；

3）多種焦距鏡頭可選，8mm/16mm/ 25mm/35mm焦距鏡頭可根據用戶需求更換；

4）光譜圖像包含空間、輻射、波譜信息，具有圖譜合一的特點；

3、成像效率高，信息采集快

1)高靈敏相機和輔助相機配合使用，采集速度≤5s；

2）成像技術和光譜技術相結合，可以采集連續的光譜影像信息，提高了數據采集的質量和效率；

4、數據可存儲，傳輸快

1）采集軟件實時獲取樣品光譜及影像信息，提供SDK便捷易用的二次開發支持;

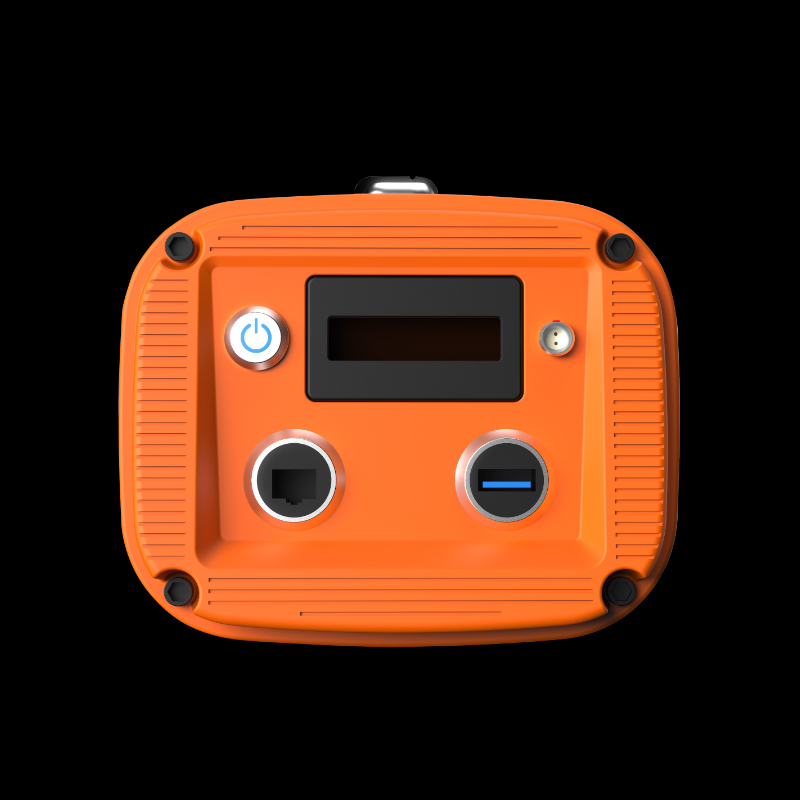

2）數據接口采用GigE，可實現軟硬件間數據的快速傳(chuan) 輸；

5、應用領域多，適用性強

1）可在0-40°的溫度下使用；

2）應用範圍涉及陸地、大氣、海洋等多維空間；

3）應用行業(ye) 包括：對地遙感、科學研究、醫學診療、文物檢測、水質檢測、工農(nong) 生產(chan) 、食品安全、航天等；

SC250近紅外高光譜成像儀技術參數

高光譜成像儀
型號	SC200	SC220	SC230	SC250
參數	可見光高光譜成像儀	可見近紅外高光譜成像儀	可見近紅外高光譜成像儀	近紅外高光譜成像儀
分光方式	透射光柵	透射光柵	透射光柵	透射光柵
光譜範圍	400-700nm	400-1000nm	400-1000nm	900-1700nm
光譜波段數	600(1x), 300(2x), 150(4x)	1200(1x), 600(2x), 300(4x)	1100(1x), 550(2x), 275(4x)	256
光譜分辨率	優於2.5nm	優於2.5nm	優於2.5nm	優於6nm
狹縫寬度	25µm	25µm	20µm	30µm
透射效率	>60%	>60%	>60%	>60%
F數	F/2.6	F/2.6	F/2.6	F/2.0
探測器	CMOS	CMOS	CMOS	InGaAs
空間像素數	1920(1x), 960(2x), 480(4x)	1920(1x), 960(2x), 480(4x)	1600(1x), 800(2x), 400(4x)	320
像素尺寸	5.86 µm	5.86 µm	9 µm	30 µm
有效像素位深	12bits	12bits	12bits	14 bits
標配鏡頭焦距	25mm	25mm	25mm	25mm
工作距離	200mm-∞	200mm-∞	200mm-∞	200mm-∞
縱向視場角（FOV）	＞25°	＞25°	＞25°	＞21°
圖像分辨率	1920*1920	1920*1920	1600*1600	*320320**
采集速度	≤15s	≤15s	≤10s	≤5s
雜散光	＜0.5%	＜0.5%	＜0.5%	＜0.5%
數據接口	USB 3.0	USB 3.0	USB 3.0	GigE
鏡頭接口	C-Mount	C-Mount	C-Mount	C-Mount
可選焦距	8mm/16mm/ 25mm/35mm	8mm/16mm/ 25mm/35mm	8mm/16mm/ 25mm/35mm	8mm/16mm/ 25mm/35mm
供電方式	內置電池，外接電源	內置電池，外接電源	內置電池，外接電源	內置電池，外接電源
輔助成像	內置輔助相機，實現對掃描區域的監控	內置輔助相機，實現對掃描區域的監控	內置輔助相機，實現對掃描區域的監控	內置輔助相機，實現對掃描區域的監控
重量	小於4kg	小於4kg	小於4kg	小於7kg
尺寸	長（不含鏡頭）寬高（不含腳墊） 297156126mm	長（不含鏡頭）寬高（不含腳墊） 297156126mm	長（不含鏡頭）寬高（不含腳墊） 297156126mm	*長（不含鏡頭）寬高（不含腳墊）* *297156126mm*
工作溫度	‘0-40℃	‘0-40℃	‘0-40℃	‘0-40℃
存儲溫度	‘0-50℃	‘0-50℃	‘0-50℃	‘0-50℃
軟件	采集軟件+SDK	采集軟件+SDK	采集軟件+SDK	采集軟件+SDK
包裝	定製包裝箱	定製包裝箱	定製包裝箱	定製包裝箱
