NH多功能測試組件使用說明
使用範圍：可用於(yu) 測試液體(ti) 試劑、醬狀物（如番茄醬、塗料）、粉末（如咖啡）等。
一、 組件結構

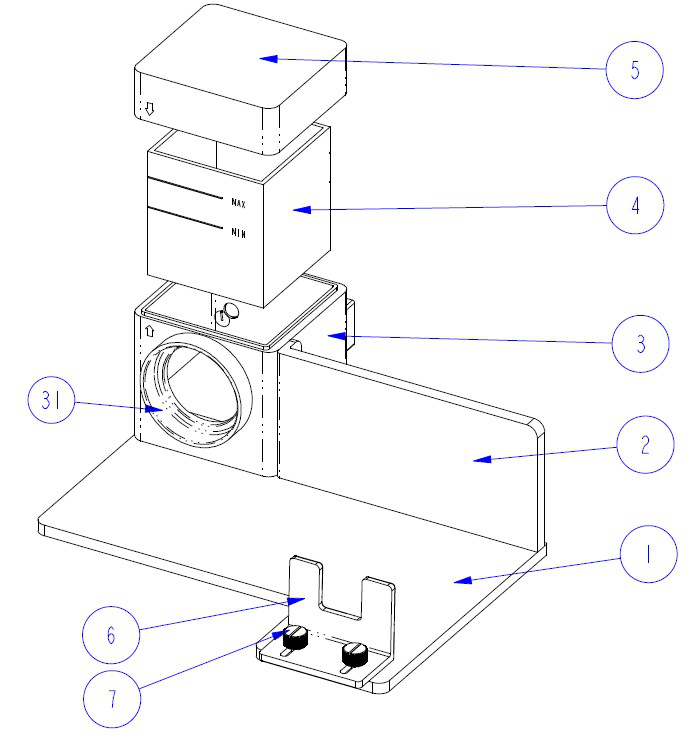

如圖1中所示，多功能測試組件的結構如下：
（1）基座、（2）基座擋板、（3）方形積分器、（31）方形積分器測量口、（4）比色皿、（5）蓋板、（6）推板、（7）螺絲(si) 。
圖1 多功能測試組件結構
二、使用方法
如圖2，3多功能測試組件的使用方法如下：
1、將NH310色差儀(yi) 按照如圖2放置好，其中，NH310的測量端口要與(yu) （31）方形積分器測量口對接好，如圖3所示，然後將（6）推板頂住NH310色差儀(yi) ，擰緊7螺絲(si) ，檢查NH310色差儀(yi) 是否鬆動，如果鬆動，請務必再次擰緊（7）螺絲(si) 。
2、將（4）比色皿，裝入（3）方形積分器。（4）比色皿有兩(liang) 個(ge) 磨砂麵，拿（4）比色皿的時候請隻接觸這兩(liang) 個(ge) 磨砂麵；另外，有兩(liang) 個(ge) 透明麵，上麵刻有“MAX”、“MIN”字樣，請將其中一麵對著31方形積分器測量口，如圖2所示；
3、將（4）比色皿裝入（3）方形積分器後，蓋上（5）蓋板，（5）蓋板上有一個(ge) 箭頭圖標，（3）方形積分器上有一個(ge) 相同的箭頭圖標，請確保兩(liang) 個(ge) 箭頭圖標位置一致，如圖3所示。
完成以上步驟後，即可啟動NH310色差儀(yi) 進行測量。

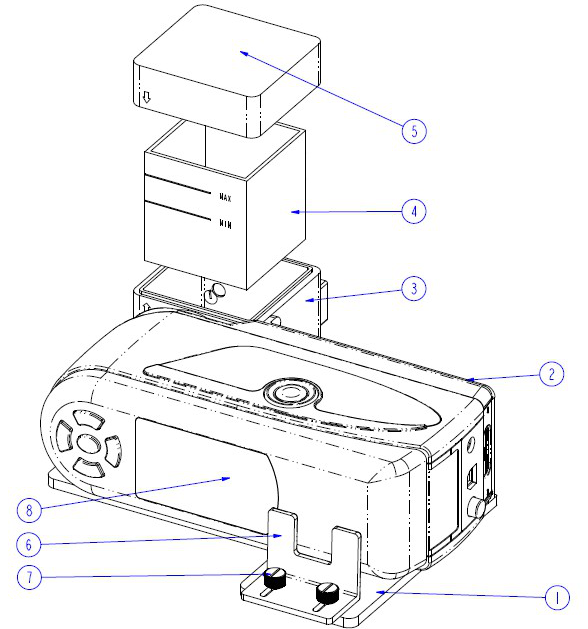

圖2 NH310色差儀(yi) 與(yu) 多功能測試組件的配合

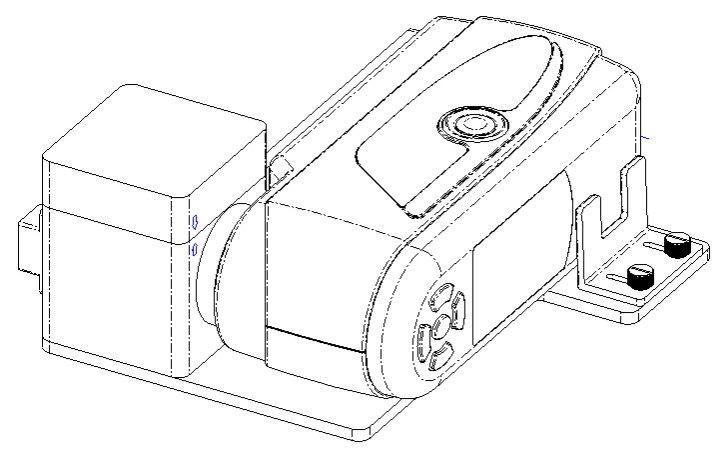

圖3 NH310色差儀(yi) 與(yu) 多功能測試組件的配合
三、注意事項
1、保持（3）方形積分器中的整潔，防止弄髒；多功能測試組件使用完畢後，把（5）蓋板蓋上，保持3方形積分器封閉；
2、防止（4）比色皿兩(liang) 個(ge) 透明麵刮傷(shang) 、弄髒，使用前、後均保持（4）比色皿內(nei) 、外麵清潔。
3、裝入（4）比色皿的待測物品的量務必在“MAX”和“MIN”的劃線之間。

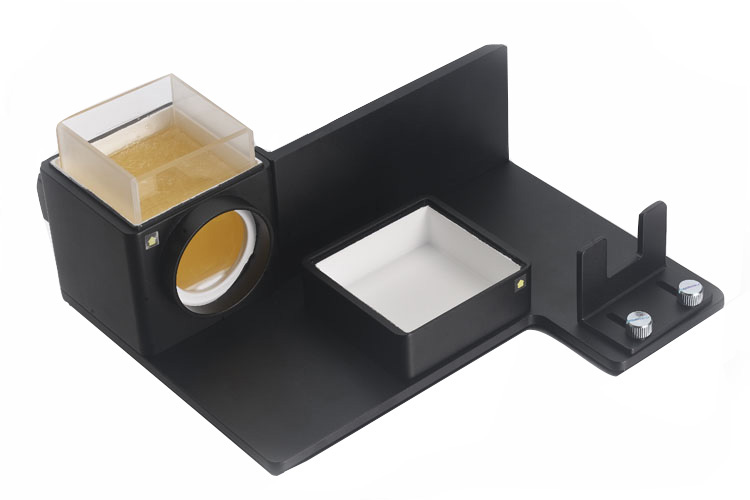

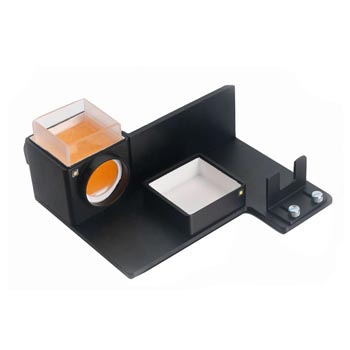

多功能測試組件實拍圖
