非接觸式分光測色儀 YL3160

PDF下載

產品詳情

YL3160是一款工業(ye) 級非接觸式分光測色儀(yi) ，采用45/0光學結構，支持非接觸式在線顏色測量，無接觸、不汙染、不破壞樣品，專(zhuan) 為(wei) 工業(ye) 流水線、機械臂集成設計，融合非接觸式在線測量技術與(yu) 智能閉環控製係統，提供高精度顏色監測、實時數據反饋及生產(chan) 閉環流程優(you) 化，滿足現代製造業(ye) 對高效、無損、自動化品控的嚴(yan) 苛需求。

產(chan) 品特點

1、測量方式獨特

非接觸測量：無需與(yu) 樣品直接接觸，避免了對樣品的損害，也防止了儀(yi) 器被樣品汙染，尤其適用於(yu) 腐蝕性、液體(ti) 、粉塵等易對儀(yi) 器造成損害的樣品，以及柔軟、易變形或表麵不平整的樣品。

多種樣品適用：能對液體(ti) 、醬狀物、粉末等不同形態的樣品進行精密測色，滿足化妝品、果蔬、食品衛生、塑膠電子、油漆油墨、印刷、陶瓷等多個(ge) 行業(ye) 的需求。

避免交叉汙染：在測量多個(ge) 樣品時，不會(hui) 因為(wei) 接觸而導致樣品之間的交叉汙染，保證了測量結果的準確性和可靠性，特別適合對衛生要求較高的行業(ye) ，如食品、醫藥、化妝品等。

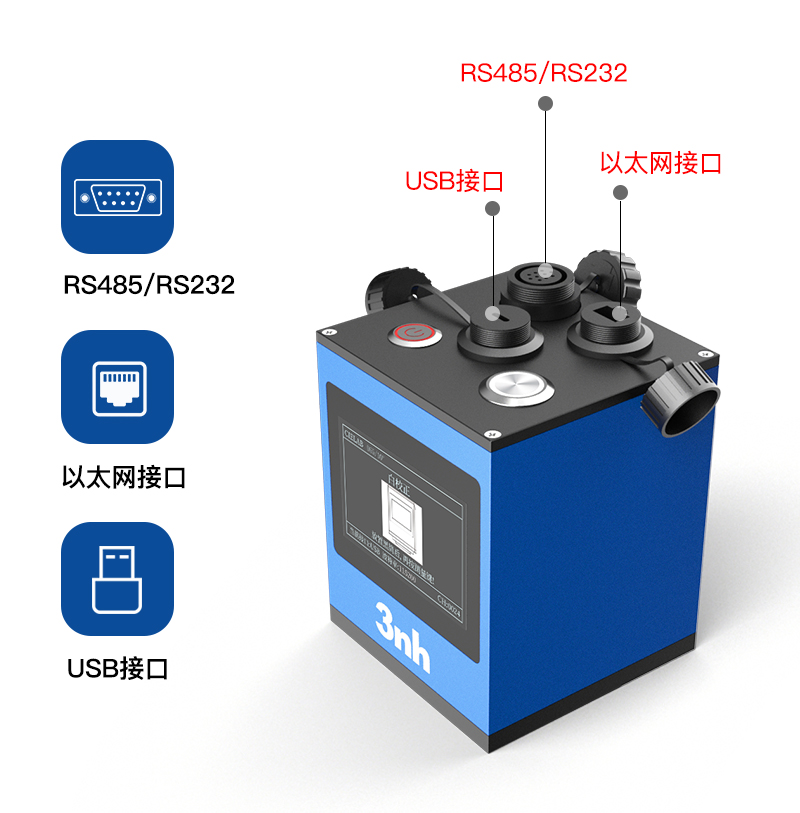

2、接口豐富多樣

方便數據傳(chuan) 輸：配備 USB、RS485、RS232、以太網等多種數字接口，可方便地與(yu) 計算機、打印機、PLC 等外部設備連接，實現數據的快速傳(chuan) 輸和共享，便於(yu) 進行數據處理、分析和存儲(chu) ，也方便集成到自動化生產(chan) 係統中。

外部觸發功能：支持外部觸發，可與(yu) 其他設備同步工作，例如與(yu) 生產(chan) 線上的傳(chuan) 感器或控製器配合，實現自動測量和數據采集，提高測量的自動化程度和準確性。

模擬信號輸出：能夠輸出模擬信號，可連接到其他模擬設備或控製係統中，實現對顏色參數的實時監控和調節，適用於(yu) 一些需要對顏色進行精確控製的工藝過程。

3、測量環境適應廣

靈活測量：樣品厚度無限製，僅(jin) 使用測試探頭，在測量不同大小和形狀的樣品時更加靈活方便，無需擔心樣品的尺寸和厚度對測量結果的影響，可適應各種複雜的樣品測量需求。

高防護等級：IP66防護等級，防水防塵，耐受複雜工業(ye) 環境。

4、測量性能良好

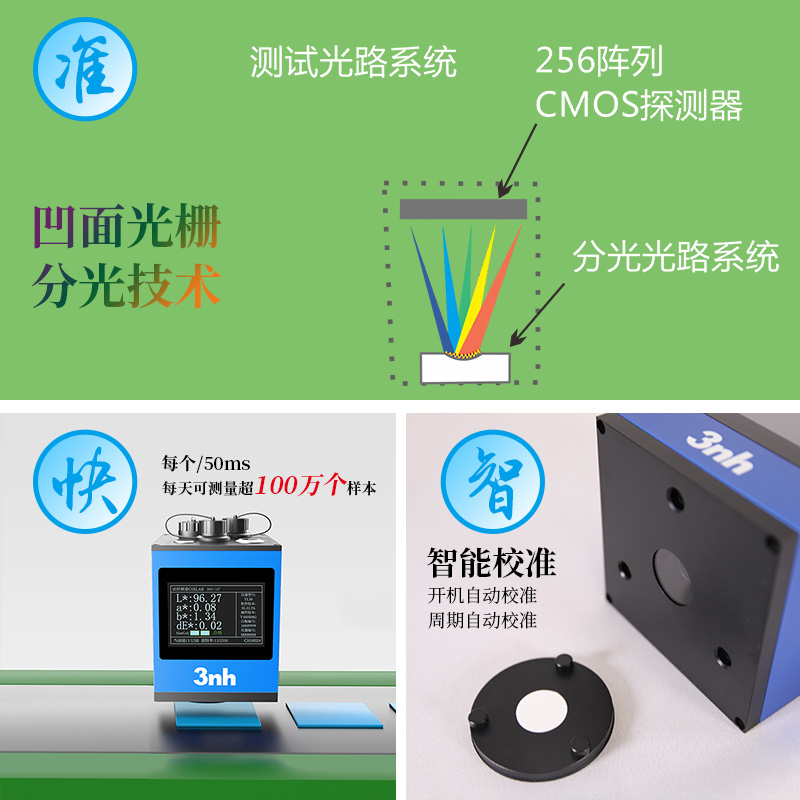

高精度測量：采用先進的光學技術，如凹麵光柵分光技術、256像元雙陣列CMOS圖像感應器、全光譜 LED 光源等，保證了高光學分辨率，準確的光譜采集，從(cong) 而實現穩定而高精度的測量，準確測量物體(ti) 的反射率與(yu) 各項色度指標。

快速測量：測量速度快，一個(ge) 完整的測量周期最快隻需 50毫秒（常規100毫秒），每天可測量超過 100萬(wan) 個(ge) 樣本，能夠滿足自動化生產(chan) 線對快速檢測的要求，提高生產(chan) 效率。

智能校準係統：內(nei) 置智能自動校準功能，無需人工幹預，開機自檢並快速完成校準，確保測量數據準確可靠。

產(chan) 品技術參數

產(chan) 品型號	YL3160
照明方式	45/0(45°環形照明，接收角0°); 符合標準CIE No.15,GB/T 3978,GB 2893,GB/T 18833,ISO7724-1,ASTM E1164,DIN5033 Teil7,GB 2893,GB/T 18833
特性	測試探頭和被測樣品非接觸測試，實現液體(ti) 、醬狀物、粉末、易損表麵的等非接觸精密測色。重點應用於(yu) 自動化產(chan) 線的精確顏色測量、品質控製；測量時間最快可達從(cong) 0.05秒，可通過485或USB同其他係統進行通訊，配備上位機軟件
照明光源	全光譜LED光源
分光方式	凹麵光柵分光
感應器	256像元雙陣列CMOS圖像感應器
測量波長範圍	400~700nm，10nm輸出
顯示精度	0.01
反射率分辨率	0.01%
反射率測定範圍	0~200%
測量口徑	Φ8mm
非接觸距離	7.5mm(±0.15mm)
樣品高度	厚度無限製，僅(jin) 使用測試探頭
測量觀察方式	目視
測量時間間隔	1S
測量模式	儀(yi) 器觸發或在線控製觸發
顏色空間	CIE LAB,XYZ,Yxy,LCh,CIE LUV,Musell,s-RGB,HunterLab,βxy,DIN Lab99
色差公式	ΔEab,ΔE94,ΔEcmc(2:1),ΔEcmc(1:1),ΔE*00，ΔE（Hunter）,DINΔE99
其它色度指標	光譜反射率,WI(ASTM E313，CIE/ISO,AATCC,Hunter,ISO2470/R457,Taube，Berger， Stensby),Tint(ASTM E313-00)， YI(ASTM D1925，ASTM 313), 同色異譜指數MI，沾色牢度,變色牢度,力份,遮蓋度,黑度(My,dM),色密度CMYK（部分通過上位機軟件實現）
觀察者角度	2°/10°
觀測光源	A,B,C,D50,D55,D65,D75,F1,F2,F3,F4,F5,F6,F7,F8, F9,F10,F11,F12,CWF,U30,U35,DLF,NBF,TL83,TL84, ID50,ID65,LED-B1,LED-B2,LED-B3,LED-B4,LED-B5, LED-BH1,LED-RGB1,LED-V1, LED-V2
顯示	數據，樣品色度值，色差值/圖，顏色仿真，合格/不合格結果，顯示容差可設置
測量時間	最快0.05秒（常規0.1秒左右）
校準	智能自動校準
防水等級	IP66
重複性	最優(you) 測試模式下(單次測量時間1.0秒時)：色度值：ΔE*ab 0.02以內(nei) （預熱後,以間隔5s測量白板30次平均值）
台間差	ΔE*ab 0.2以內(nei) （BCRA係列Ⅱ 12塊色板測量平均值）
準確性保證	保證一級計量合格
測量方式	單次測量，平均測量（2~99次）
尺寸	100100140mm
重量	約1400g
供電方式	直流24V,3A電源適配器供電
照明光源壽命	5年大於(yu) 300萬(wan) 次測量
顯示屏	TFT 真彩 3.5inch
接口	USB，RS485，RS232，以太網，外部觸發，模擬信號輸出
語言	簡體(ti) 中文，繁體(ti) 中文,English
操作溫度範圍	0~40℃，0~85%RH（無凝露），海拔：低於(yu) 2000m
存儲(chu) 溫度範圍	-20~50℃，0~85%RH（無凝露）
標準附件	電源適配器、說明書(shu) 、USB線、RJ45網絡線、RS485多機通信線、RS232通信線、標準校正板，黑校正盒
注：	注：該機型專(zhuan) 門適用於(yu) 流水化產(chan) 線，深度功能定製會(hui) 產(chan) 生額外定製費用

應用領域

YL3160非接觸式分光測色儀(yi) 憑借其高精度、無損測量、工業(ye) 兼容性等技術優(you) 勢，廣泛應用於(yu) 塗料與(yu) 工業(ye) 材料、紡織印染，汽車內(nei) 飾製造，化妝品、食品行業(ye) 、文物保護與(yu) 特殊材料、電子與(yu) 塑料製品等多個(ge) 行業(ye) ，在保護樣品完整性實現自動化檢測場景中表現突出
