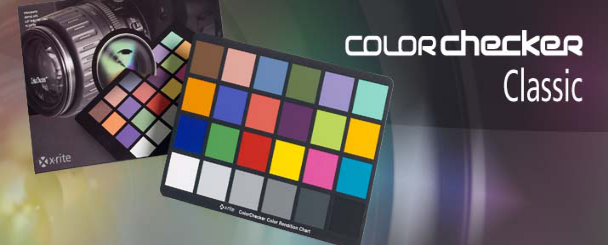

24色測試卡簡介
24色標準色卡，包含六級灰度色塊，加色三原色(紅、綠、藍)，減 色三原色(黃、品、青)，以及膚色和模擬自然物體(ti) 的真實色彩， 標板有24個(ge) 純色塊，從(cong) 左到右再從(cong) 上到下，分別標記為(wei) 1-24。所以又叫24色卡。 對於(yu) 攝像頭色彩與(yu) 白平衡的測試， 我們(men) 采用了標準色卡 ColorChecker在不同的環境下使用相應的白平衡模式拍攝進行比較，一方麵可以觀察機型對各種色彩的還原情況， 另一方麵可以觀察他們(men) 的白平衡準確度。
24色測試卡應用領域
數碼相機：檢查相機、鏡頭及光學係統的色彩還原情況，數碼相機的圖像色彩校正，對比測試目標白平衡，在色彩還原係統中再現真實色彩。
影像視頻：檢查攝像機及其光學係統的色彩還原情況和放映係統的色彩還原等。
平麵設計行業(ye) ：檢測任何印刷和打樣程序、檢測菲林、光線、濾色片和紙張。
電子出版行業(ye) ：檢測掃描儀(yi) 、顯示器、監視器的色彩還原。
功能描述
白平衡共有自動白平衡、日光白平衡、陰影白平衡、鎢絲(si) 燈白平衡、熒光燈白平衡、手動白平衡等6種模式。 標板有24個(ge) 純色塊，從(cong) 左到右再從(cong) 上到下，分別標記為(wei) 1-24。
24色測試卡規格參數
尺寸：8.25*11 英寸（21.59*27.94厘米）
色彩種類：24種，包括自然物體(ti) 色，彩色，原色和灰階色彩。
24色測試卡使用方法
Colorchecker可以在任意光照下真實的還原色彩。您第一個(ge) 要拍攝的應是ColorChecker標準色卡，具體(ti) 步驟如下介紹：
使用ColorChecker色卡還原圖像色彩時，隻需正常地進行構圖和采光。然後把ColorChecker色卡放在拍照現場。它不需要填滿取景器。隻要保證相機可以拍到所有的色塊。並且它位於(yu) 構圖中有代表性的部分而不是處於(yu) 陰影中或是在曝光過度的高光位置，就可以另外要檢查其它物體(ti) 反射的顏色沒有投到色卡上，然後，進行拍照，當此圖像在Photoshop中被打開時，會(hui) 有一個(ge) 內(nei) 置式的參照點。用取色器對其中的黑色塊取樣。紅.綠.藍色彼此間差值應在7個(ge) 單位內(nei) ，並且色值應約為(wei) 50。盡管黑色色塊很深，由於(yu) 它是退光色，因而不會(hui) 被認做純黑色。對白色塊進行同樣程序，白色塊應是很淡，但不是純白色，其紅.綠.藍色值各應約為(wei) 245。工作完成得差不多了，最後，我們(men) 要檢查色偏，選擇中間灰色色塊。紅.綠.藍色值應約為(wei) 128。相互之間差不應超過7點。如果讀數十分偏離，應用水平或曲線調回上述狀態。然後保存更改的設定，以便應用於(yu) 以此設置拍攝的其它圖像。進一步的視覺色彩匹配可用其餘(yu) 色塊進行。注意：應使用經過校正的顯示器，並且ColorChecker色卡應置於(yu) 可控製照明條件的標準光源下。
可以搭配PM5等專(zhuan) 業(ye) 軟件可以生成屬於(yu) 相機本身的ICC文件。具體(ti) 步驟參照相關(guan) 的資料。下麵僅(jin) 提供PM5的的部分要求。
1、在自然跟可控製光線下拍攝色卡的時候，注意調整好適當的角度，不要讓讓光線直接通過色卡反射到鏡頭當中，也不要讓其他物體(ti) 反射的顏色投到色卡上，這樣有可能造成比較大的偏差，並且讓PM5在計算icc的時候出現較大的錯誤；
2、盡可能采用手動精確白平衡進行白平衡的鎖定，可以采用灰平衡卡、白平衡卡等等。
3、曝光要控製好，可以打開直方圖觀察，並調整曝光補償(chang) ，注意讓白色塊的色值達到210-245之間方為(wei) 理想。而對於(yu) 黑色塊的要求，可以不必理會(hui) ，因為(wei) 對於(yu) 寬容度比較大的機型來說，當白色塊達到210-245的量度的時候，黑色塊已經不太可能小於(yu) 23了，反而對於(yu) 寬容度較小的機子卻容易做到。而這裏的意義(yi) 實際上是盡可能控製好曝光，讓色卡中的色塊達到理想的白點和黑點。
4、拍攝的時候把機內(nei) 所有關(guan) 於(yu) 對比度及色彩的設置全部設為(wei) 默認值，並且也注意不要設置銳化的選項，這樣也會(hui) 對拍攝出來的色卡的顏色產(chan) 生影響。
5.要盡量保證色卡表麵的光線均勻分布，不要出現半明半暗的情況，推薦最好使用雙光源，分別從(cong) 左右以45°入射照亮色卡。
我們(men) 采用了標準色卡ColorChecker在不同的環境下使用相應的白平衡模式拍攝進行比較，一方麵可以觀察機型對各種色彩的還原情況，另一方麵可以觀察他們(men) 的白平衡準確度。 白平衡共有自動白平衡、日光白平衡、陰影白平衡、鎢絲(si) 燈白平衡、熒光燈白平衡、手動白平衡等6種模式。 標板有24個(ge) 純色塊，從(cong) 左到右再從(cong) 上到下，分別標記為(wei) 1-24。 如果按照RGB來區分，每個(ge) 色塊的RGB分量數值分別為(wei) ：
| 序號 | 色塊名稱 | R | G | B |
| 1 | Dark Skin | 94 | 28 | 13 |
| 2 | Light Skin | 241 | 149 | 108 |
| 3 | Bolu Sky | 97 | 119 | 171 |
| 4 | Foliage | 90 | 103 | 39 |
| 5 | Blue Flower | 164 | 131 | 196 |
| 6 | Bluish Green | 140 | 253 | 153 |
| 7 | Orage | 255 | 116 | 21 |
| 8 | Purplish Blue | 7 | 47 | 122 |
| 9 | Moderate Red | 222 | 29 | 42 |
| 10 | Purple | 69 | 0 | 68 |
| 11 | Yellowe Green | 187 | 255 | 19 |
| 12 | Orange Yellow | 255 | 142 | 0 |
| 序號 | 色塊名稱 | R | G | B |
| 1 | Blue | 0 | 0 | 142 |
| 2 | Green | 64 | 173 | 38 |
| 3 | Red | 203 | 0 | 0 |
| 4 | Yellow | 255 | 217 | 0 |
| 5 | Magenta | 207 | 3 | 124 |
| 6 | Cyan | 0 | 148 | 189 |
| 7 | White (.05) * | 255 | 255 | 255 |
| 8 | Neutral 8 (.23) * | 249 | 249 | 249 |
| 9 | Neutral 6.5 (.44) * | 180 | 180 | 180 |
| 10 | Neutral 5 (.70) * | 117 | 117 | 117 |
| 11 | Neutral 3.5 (1.05) * | 53 | 53 | 53 |
| 12 | Black (1.5) * | 0 | 0 | 0 |
* 表示光學密度
