4K（UHD TV）通用測試卡簡介
4K（UHD TV）通用測試卡YE0279用於(yu) 快速（主要是視覺）評估4K（UHD電視）攝像機的傳(chuan) 輸特性。

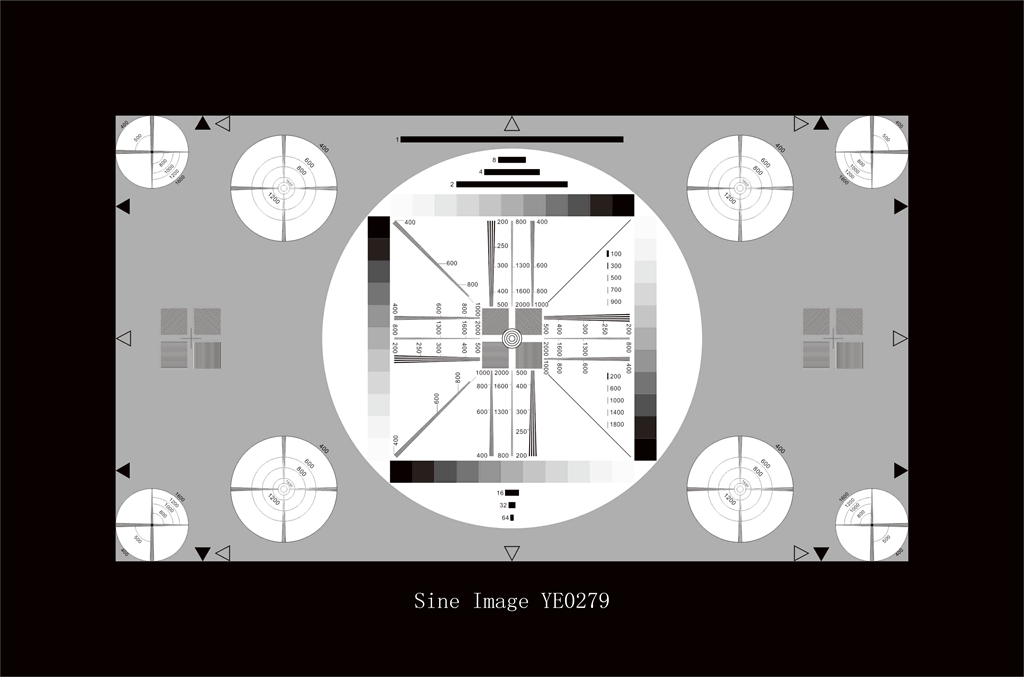

在灰色背景上的測試圖卡的中心（D = 0.75;透射率= 18％）處，具有灰度級和分辨率楔形的白色圓圈用於(yu) 定位。在該中心圓的兩(liang) 側(ce) 布置有具有分辨率楔的四個(ge) 圓。
16：9格式由位於(yu) 水平和垂直中心線上的四個(ge) 箭頭標記。此外，靠近測試圖卡的上邊緣和下邊緣的圓圈的四個(ge) 箭頭標記4：3格式。
白色中心圓圈顯示四個(ge) 灰度級，每個(ge) 為(wei) 11個(ge) 步驟。它們(men) 以相等的線性步長從(cong) D = 0.15增加到D = 1.65，並且用於(yu) 檢查照相機的半色調再現。
測試卡中的所有頻率值以cph（每個(ge) 圖像高度的周期）表示。在中心圓中，具有不同頻率的三個(ge) 分辨率楔垂直和水平地布置。它們(men) 從(cong) 200至500，從(cong) 400至1000和從(cong) 800至2000 cph。此外，兩(liang) 個(ge) 45°角的分辨率楔形產(chan) 生400至1000 cph的頻率。
在測試卡的中間，並且在左側(ce) 和右側(ce) ，存在四個(ge) 具有以0,45,90和135°的角度傾(qing) 斜的線光柵的正方形。它們(men) 的基因頻率為(wei) 400cph。以45°和135°的角度傾(qing) 斜的那些線光柵在水平和垂直方向上（由於(yu) 它們(men) 的傾(qing) 斜）產(chan) 生差分頻率。
八個(ge) 外圓以這樣的方式布置，即它們(men) 可以用於(yu) 16：9和4：3格式。較大的顯示十字形分辨率楔形。圓形環也可用於(yu) 檢查幾何形狀，用於(yu) 在垂直和水平方向上標記分辨率。分辨率顯示為(wei) 400,600,800，1200和1600cph。角落中的四個(ge) 圓圈具有較長的分辨率楔形。他們(men) 以640 cph交叉，標記從(cong) 400到1600 cph。
在測試卡的中心，灰度和白色區域中的條形元素被布置成長度為(wei) 1（=圖像高度的一半），2,4,8,16,32和64cph。從(cong) 左到右的垂直灰度有五個(ge) 額外的短棒，100到900和200到1800 cph。
