HDTV動態分辨率測試卡簡介
HDTV動態YE0125特別適合於(yu) 高清晰度相機的分辨率的視覺評估。 它顯示不對稱布置的一個(ge) 區域板，其範圍從(cong) 0至600c / ph和兩(liang) 個(ge) 區域板區段，其中心位於(yu) 左角。菱形間隙是灰色的。

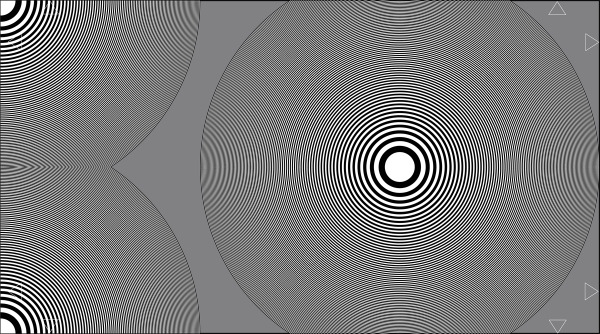

HDTV動態分辨率測試卡顯示不對稱排列的一個(ge) 區域板，其範圍為(wei) 0至600cph（每個(ge) 高度的循環）和兩(liang) 個(ge) 區域板區段，其中心位於(yu) 左角。菱形間隙是灰色的（D = 0.75）。黑色框架有100 cph步驟的標記。為(wei) 了顯示保持縮放常數的區域板扇區的完整圖，測試圖在左側(ce) 比16：9比例的比例更寬。 16：9格式由白色箭頭標記，在邊緣內(nei) 部大約5.5mm。
HDTV動態分辨率測試卡特別適合於(yu) 高清晰度相機的分辨率的視覺評估。必須通常考慮到，監視器對調製傳(chuan) 輸也具有決(jue) 定性的影響。在同一顯示器上比較幾個(ge) 或不同的攝像機是非常容易的。攝像機，傳(chuan) 輸鏈路和監視器的總傳(chuan) 輸功能可以通過縮放來測量。
當測試閥相機時，可以評估傳(chuan) 遞函數的不同各向異性，即，取決(jue) 於(yu) 線柵格的方向的不同分辨率：不僅(jin) 水平分辨率不同於(yu) 垂直分辨率，而且在兩(liang) 個(ge) 對角線方向上，分辨率通常不同。水平分辨率常常在很大程度上受到傳(chuan) 輸鏈路的低通特性的限製（尤其是出於(yu) 降噪的原因）。由於(yu) 電子束掃描的特性，對角分辨率失真。這不適用於(yu) CCD相機。
相機輸出端的視頻信號可用於(yu) 測量調製傳(chuan) 遞函數。視頻信號的幅度通過示波器確定，盡可能地是測試圖的照明。然後，示波器必須精確地觸發到圖像行，垂直部分在時間的線性函數內(nei) 。為(wei) 了更好地評估這些測量，攝像機的伽馬失真必須關(guan) 閉，即在線性操作中進行測量。
視頻信號中的測量不僅(jin) 與(yu) 監視器的傳(chuan) 遞函數無關(guan) ，而且與(yu) 分辨率極限的視覺確定相比，還可以獲得關(guan) 於(yu) 相機的傳(chuan) 輸特性的更詳細的定量信息。這允許例如確定傳(chuan) 遞函數的3dB點。對於(yu) 更精確的理論方法，必須考慮調製傳(chuan) 遞函數（MTF）和對比度傳(chuan) 遞函數（CTF）的差異。
