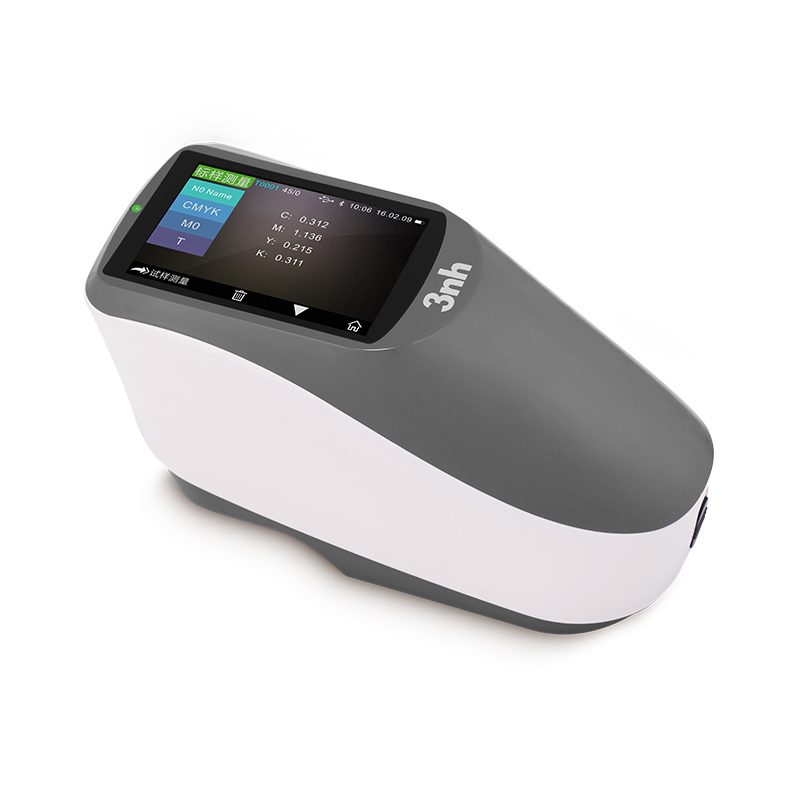

光柵分光密度儀(yi) YD5010簡介
YD5010是3nh公司獨立開發的完全擁有自主知識產(chan) 權的45/0幾何光學結構的國產(chan) 光柵分光密度儀(yi) ，完全符合標準ISO 5-4，支持ISO 13655標準規定的MO,M1，M2,M3測試條件，可以精確實現ISO Status T、 E、A、I密度測量。
YD50係列儀(yi) 器穩定、測量密度、色度數據準確、功能強大，便攜式分光密度儀(yi) 配備多種測量口徑，在油墨印刷廠、造紙廠、交通路標行業(ye) 、紡織服裝印染等行業(ye) ，在科研機構、質量檢測機構、實驗室領域均有廣泛應用。
在CIE推薦的45/0幾何光學照明條件下，基於(yu) ISO 13655標準規定的MO,M1，M2,M3測試條件，該儀(yi) 器可精確測量樣品的反射率數據，在多種顏色空間下，能夠對各種密度指標、色差公式、顏色指數進行準確測量和表述。該儀(yi) 器在在各類產(chan) 品的色差品質管控方麵也有廣泛的應用。儀(yi) 器配有顏色管理軟件，連接電腦使用，實現更多功能擴展。
光柵分光密度儀(yi) YD5010特點
a.45/0幾何光學結構，符合CIE No.15，支持ISO 13655標準規定的MO,M1，M2,M3測試條件，精確實現ISO T、E、A、I密度測量；
b.優(you) 美的外觀造型與(yu) 符合人力力學的結構設計；
c.采用高壽命低功耗的組合LED光源，包含UV光;
d.Φ2/4/8mm口徑任意選擇，適應更多被測樣品;
e.測量樣品反射光譜,CMYK密度、Lab數據準確，可用於(yu) 精確顏色傳(chuan) 遞;
f.電子硬件配置高:3.5吋TFT真彩屏,電容觸摸屏,凹麵光柵，256像元雙陣列CMOS探測器等；
g.USB/藍牙2.1雙通訊模式，適應性更廣；
h.耐髒、穩定的標準白板;
i.大容量存儲(chu) 空間，可存儲(chu) 20000條以上測試數據
j.兩(liang) 種標準觀察者角度，多種光源模式，多種表色係，符合多種標準的色度指標，滿足各種客戶對顏色測密度量的需求；
k.特別適合印刷廠過程控製、品質管控；
l.PC端軟件有功能強大的功能擴展；
光柵分光密度儀(yi) YD5010技術參數
| 產品型號 | YD5010 |
| 照明方式 | 45/0(45°環形照明，接收角0°); 符合標準ISO 5-4，CIE No.15 |
| 特性 | 通用型分光密度儀，廣泛應用於油墨印刷、菲林加工、紡織印染、塑膠電子等行業顏色測量和品質控製，尤其適合油墨印刷中光學密度、網點增大等指標的測量和品質管控；根據產品特點，定製單一口徑Φ2mm、Φ4mm、Φ8mm。 |
| 照明光源 | 組合LED光源，UV光源 |
| 分光方式 | 凹麵光柵分光 |
| 感應器 | 256像元雙陣列CMOS圖像感應器 |
| 測量波長範圍 | 400~700nm |
| 波長間隔 | 10nm |
| 半帶寬 | 10nm |
| 測量條件 | 符合ISO 13655測量條件： M0 (CIE光源A) M1 (CIE光源D50) M2 (排除UV的照明) M3 (M2 + 偏振光濾光片) |
| 密度標準 | ISO Status T、 E、A、I |
| 密度指數 | 密度值、密度差、網點麵積、網點增大、疊印、印刷特性、印刷反差、色調誤差和灰度 |
| 測量口徑 | 定製單一口徑：Φ2mm、Φ4mm、Φ8mm可選 |
| 顏色空間 | CIE LAB,XYZ,Yxy,LCh |
| 色差公式 | ΔE*ab，ΔE*94,ΔE*00 |
| 其它色度指標 | 無 |
| 觀察者角度 | 2°/10° |
| 觀測光源 | A,C,D50,D55,D65,D75,F2,F7,F11,F12 |
| 測量時間 | 約1.5s |
| 重複性 | 密度值：0.01D以內 |
| 色度值：ΔE*ab 0.04以內（儀器預熱校正後,以間隔5s測量白板30次平均值-M3除外） | |
| 台間差 | ΔE*ab 0.2以內（BCRA係列Ⅱ 14塊色板測量平均值-M3除外） |
| 測量方式 | 單次測量，平均測量（2~99次） |
| 尺寸 | 長X寬X高=184X77X105mm |
| 重量 | 約600g |
| 電池電量 | 鋰電池，8小時內5000次 |
| 照明光源壽命 | 5年大於300萬次測量 |
| 顯示屏 | TFT 真彩 3.5inch，電容觸摸屏 |
| 接口 | USB |
| 存儲數據 | 10000條 |
| 語言 | 簡體中文，English，繁體中文 |
| 操作溫度範圍 | 0~40℃，0~85%RH（無凝露），海拔：低於2000m |
| 存儲溫度範圍 | -20~50℃，0~85%RH（無凝露） |
| 標準附件 | 電源適配器、數據線、內置鋰電池、說明書、品管軟件（官網下載）、黑白校正盒、保護蓋、偏振濾色盒、定位板 |
| 可選附件 | 微型打印機 |
| 注： | 技術參數僅為參考，以實際銷售產品為準 |
