簡介
YE0153灰階測試卡是一種常用的攝像頭測試卡，主要用於(yu) 測試灰階的測試卡；該卡配合透射式燈箱使用如型號CC5100/3100,HC5100/3100以及DNP透射燈箱，在監控攝像頭測試領域應用廣泛。
尺寸：內(nei) 部240×180mm、外部320×290mm

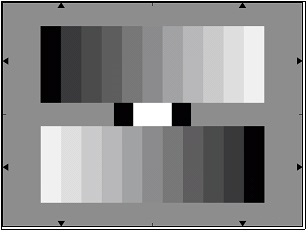

兩(liang) 個(ge) 11度灰階條按相反的方向排列在灰色背景(D=0.56)中，灰階條以對數標刻度。
灰階密度：伽馬=0.45
透射值(亮度)：伽馬=2.2，剛好是伽馬=0.45的倒數值。

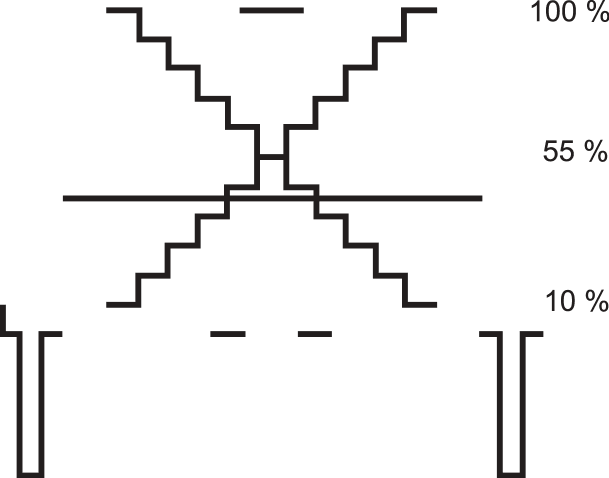

一個(ge) 最佳的伽馬校正的攝像機的輸出信號產(chan) 生兩(liang) 個(ge) 相反的11度線性步進信號。灰階的對比範圍是44:1。
11度灰階值
| 灰階等級 | 密度 | 透射率% |
| 1 | 0.05 | 89 |
| 2 | 0.13 | 74 |
| 3 | 0.22 | 60 |
| 4 | 0.34 | 48 |
| 5 | 0.44 | 37 |
| 6 | 0.56 | 28 |
| 7 | 0.70 | 20 |
| 8 | 0.88 | 13 |
| 9 | 1.08 | 8 |
| 10 | 1.34 | 5 |
| 11 | 1.70 | 2 |

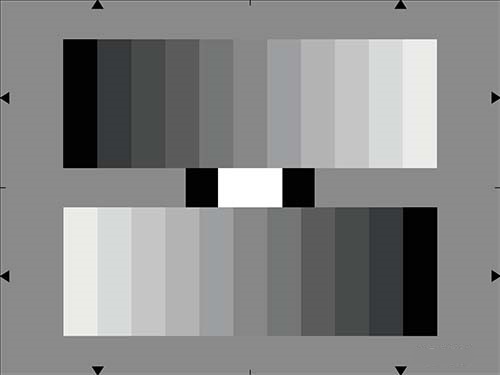

密度值是基於(yu) 斑馬條的白色部分。兩(liang) 個(ge) 黑色方塊和一個(ge) 白色方塊位於(yu) 兩(liang) 個(ge) 灰階條中間，黑色方塊的密度為(wei) D＞3.0(透射率＜0.1%)。白色方塊的密度為(wei) D=0.05(透射率=89.9%)。
