ISO12233增強型分辨率測試卡，除了具有標準版的所有的特點外，還加上了一些新特點,如：星狀圖，5°斜邊。
ISO12233分辨率支持4000線。
ISO12233分辨率卡尺寸
0.5X : 10cmX17.8cm
1X: 20cmX35.6cm
2X: 40X71.1cm
4X: 80X142.2cm
8X: 160X284.4cm
適用範圍
ISO12233標準適用於(yu) 民用靜止照片數碼相機以下簡稱(DSC)，手機，監控攝像機等圖像、視頻采集設備的清晰度分析。在產(chan) 品目錄等中記載靜止照片的分辨率時，有些產(chan) 品采用此標準規定的測量方法。
引用標準及文件
在本標準中引用下列標準，它們(men) 將購成本標準規定的一部分。這些引用標準都適用其最新版本(含追加內(nei) 容)。
ISO12233：2000 Photography-Electronic still-picture cameras - resolutionmeasurements
ISO7589：2002 Photography–Illuminants forsensitometry-Speccificationsfordaylight,incandescent tungsten and printer
術語及定義(yi)
a) 分辨率resolution
除鋸齒外，可分辨精細圖案的極限。以畫麵每單位高度的條數來表示。
b) 鋸齒aliasing
采樣頻率小於(yu) 圖像信號最高頻率的2倍時，在采樣頻率的高次諧波附近會(hui) 產(chan) 生帶波重疊的噪音。
測試圖表

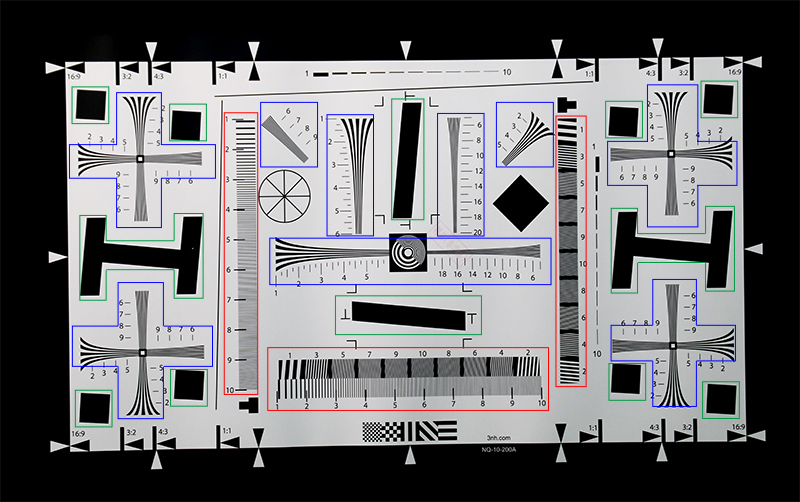

1. ISO12233分辨率測試卡
本標準以12233為(wei) 基礎,測試圖表也直接利用ISO12233用圖表。ISO圖表中包含各種樣式，本標準(視覺分辨率)主要使用其中的水平方向J1、K1；垂直方向的J2、K2；傾(qing) 斜45度方向的JD、KD等樣式。
使用ISO圖表時，不一定直接使用該圖表。也可以剪出必須的部分，並經過重新拚接排列後使用。
2. ISO圖表中所記載數字的含義(yi)
攝影時讓圖表的有效高度正好占滿畫麵,圖案的數字*100即為(wei) 畫麵中每單位高度的條數.拍攝時不一定要讓有效高度占滿整個(ge) 畫麵,但此時需要進行標定.
3. ISO圖表以外的圖表
也可自己製作並使用與(yu) ISO圖表相同的圖表。此時必須滿足ISO12233中規定的如下事項。
a) 白底部分的反射率Rmax與(yu) 大麵積黑色部分的反射率Rmin之比為(wei) 80>Rmax>Rmin>40。
b) 各個(ge) 圖案的位置精度相對所規定位置為(wei) 0.2mm(畫麵高度的+-0.1%)。
c) 線寬為(wei) +-5%。
d) 雙曲線圖案K1、K2的最細部分(的白色部分和黑色部分)的反射率比Rmax/Rmin為(wei) 18以上。但這僅(jin) 為(wei) “推薦”水平(ISO12233的AnnexB)。
也可使用透射型圖卡。此時上述項目的反射率應解釋成透過率。使用透過型圖卡時，用擴散光進行照明。無論是反射型還是透射型，評估用圖卡必須呈中性分光特性。
使用幫助
ISO12233增強型分辨率測試卡包含了SFR測試、MTF測試（頻率線測試）、TVLine測試（楔形線測試）三種測量方式
SFR測試必須用軟件測試，這裏就不做過多的講解；頻率線測試用肉眼觀察即可。如下圖：
楔形線測試的優(you) 點：
1. 非常直觀，用肉眼就可以觀察；
2. 對測試要求相對SFR較低；
3. 數據覆蓋麵大，比頻率線測試精確；
4.可以用軟件輔助測試，得到更為(wei) 精確的數據。
