ISO12233:2014 eSFR分辨率測試卡簡介
SineImage eSFR分辨率測試卡配合軟件可以自動計算幾個(ge) 關(guan) 鍵圖像質量因素包括銳度、橫向色差、階調反應、色彩反應及噪點。
與(yu) 低反差 Edge SFR 規格完全相容，新的標準為(wei) ISO 12233:2014取代了2000標準，因為(wei) 之前使用高反差測試圖容易引起出界或量度誤差，也缺少漸進組別評定係統的階調反應，並且隻有少量功能適用於(yu) 自動分析。
SineImage eSFR分辨率測試卡的設計基於(yu) ISO 12233:2014 定義(yi) 的低反差edge SFR規格。
測試卡有以下三種版本：
標準版：基礎的功能
增強版：增加了額外的正方形、楔形和色彩圖案
擴展版：類似於(yu) 增強版，隻是擴展到16:9，適用於(yu) 高清電影和電影
目前我們(men) 可提供噴墨打印製作eSFR分辨率測試卡，增強版本是照相模式打印，也可定製透射版本。所有Sine Image的ISO12233:2014 eSFR分辨率測試卡是完全符合ISO標準的。美國的eSFR ISO模塊提供高度自動支持檢測分析測試卡。

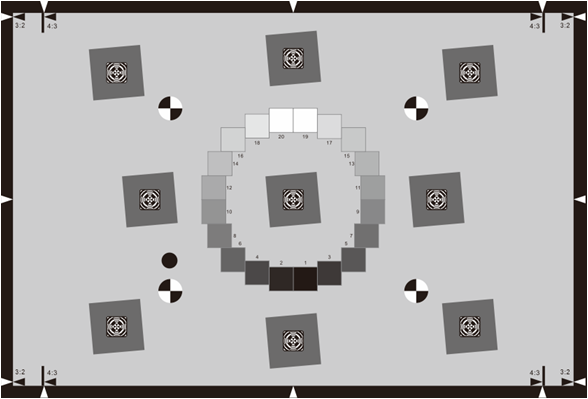

標準版
ISO12233:2014 eSFR分辨率測試卡標準版是3:2的長寬比。為(wei) 了滿足更多的測試要求我們(men) 增加了增強版和擴展版，增強版和擴展版在圖像邊緣增加了用於(yu) 測試性能的方塊，雙曲線以及色塊。這些圖卡是完全符合標準的。
ISO12233:2014 eSFR類似於(yu) 依據ISO標準文件的6.1章節和附錄C製作的低對比度的E-SFR測試卡。但是卻又有幾點不同。下麵是它們(men) 的不同對比：
（1）20階OECF灰階塊取代了原先的16階
（2）測試卡中心區域的方形聚焦圖案是直角的（為(wei) 了增加MTF的測量區域），這樣設計的目的是為(wei) 了減少自動檢測邊緣的幹擾。
（3）有四個(ge) 注冊(ce) 記號,替換了原先的三個(ge) 幫助自動化區域檢測。
（4）在左下方的注冊(ce) 記號上麵有一個(ge) 附加記號用於(yu) 檢測圖表方向。
這種測試卡用於(yu) 全自動eSFR ISO 模塊，美國 4.0版本添加了這一模塊。
增強版
增強版的2014 eSFR測試卡有標準版的所有功能，也是3:2的長寬比。在圖像的邊緣增加了6個(ge) 傾(qing) 斜的方塊用於(yu) 測試性能和增加了雙曲線用於(yu) 視覺分析或者在美國的斜邊模塊上分析。也增加了16個(ge) 色塊。這些增加的區域沒有被標準覆蓋，但是並不影響符合標準。增強型和標準版之間的不同如下：
（1）在圖像的邊緣增加了六個(ge) 額外的傾(qing) 斜方塊用於(yu) 測試性能。
（2）幾個(ge) 空間頻率的雙曲線，類似於(yu) 參考ISO標準的CIPA，用於(yu) 視覺分析或者在美國軟件的斜邊模塊分析。
（3）增加了16個(ge) 色塊（噴墨或者色彩LVT），色彩類似於(yu) 工業(ye) 標準24色卡
這一版本的分辨率測試卡用於(yu) 全自動的eSFR ISO模塊，美國 4.0版本添加了這一模塊。
擴展版

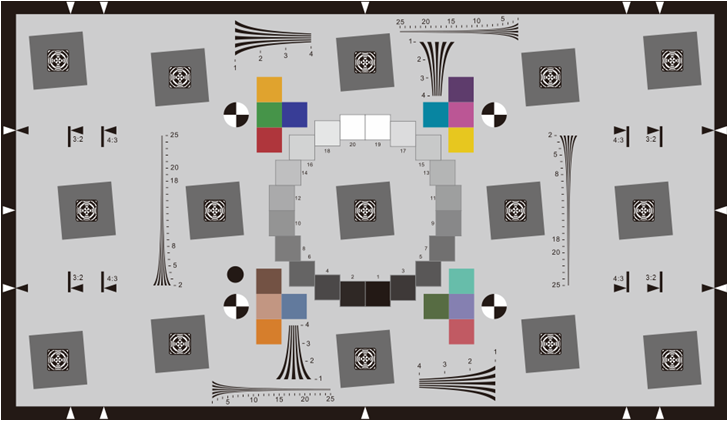

擴展版的ISO12233:2014 eSFR分辨率測試卡包含增強版的所有功能（6個(ge) 斜方塊，雙曲線和16個(ge) 色塊），但是比例擴展至16:9長寬比。16:9是為(wei) 了適用於(yu) 高清電視和電影（也滿足相機所要求的3:2長寬比）。它也符合標準。
這一版本的測試卡用於(yu) 全自動的eSFR ISO模塊，美國 4.0版本添加了這一模塊。
ISO12233:2014 eSFR分辨率測試卡尺寸
| 測試卡尺寸 | 標準版 | 增強版 | 擴展版 |
| 1x |
200 mm x 305 mm (7.875” x 12”) |
200 mm x 305 mm (7.875” x 12”) |
200 mm x 365 mm (7.875” x 14.5”) |
| 2x |
400 mm x 610 mm (15.75” x 24”) |
400 mm x 610 mm (15.75” x 24”) |
400 mm x 730 mm (15.75” x 29”) |
| 4x |
800 mm x 1220 mm (31.5" x 48") |
800 mm x 1220 mm (31.5" x 48") |
800 mm x 1460 mm (31.5" x 58") |
ISO12233:2014 eSFR分辨率測試卡使用幫助

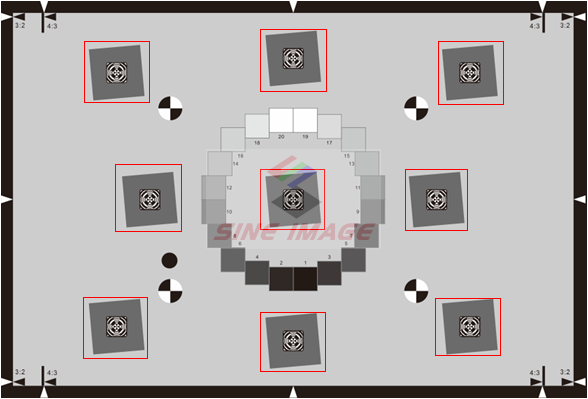

測試圖卡中有九個(ge) 傾(qing) 斜的矩形，反差比例為(wei) 4:1 應用 OECF 漸進組別，斜矩形的邊可用於(yu) 測試空間頻率反應及橫向色差，矩形全部有對焦援助適用於(yu) 手動或自動對焦。

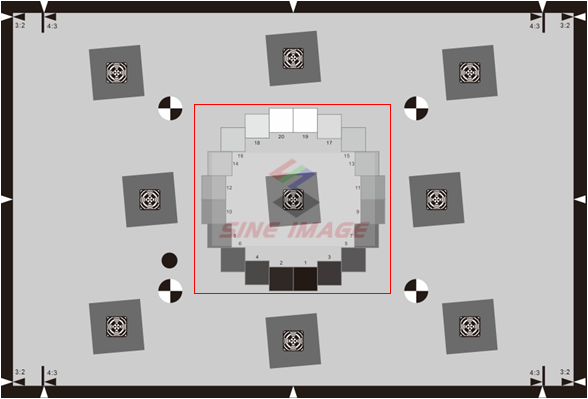

20 級灰階OECF圖案環繞圖表中心，用以測量影像係統的階調反應、伽瑪、白平衡及噪點特征，測量板塊放射性平均排列，減低光線下降的量度誤差。噪點測試係列涵蓋廣泛，包括濃度、場景參照 原始像素噪點以及ISO 15739視覺噪點、信噪比，及動態範圍。

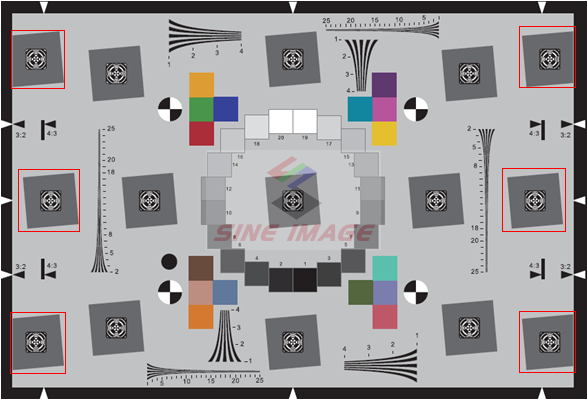

SineImage 額外提供兩(liang) 個(ge) eSFR測試圖卡版本，符合標準之外使用多餘(yu) 空間優(you) 化及延伸測試圖卡， 有額外六個(ge) 傾(qing) 斜的矩形測量成像區以外的銳度。

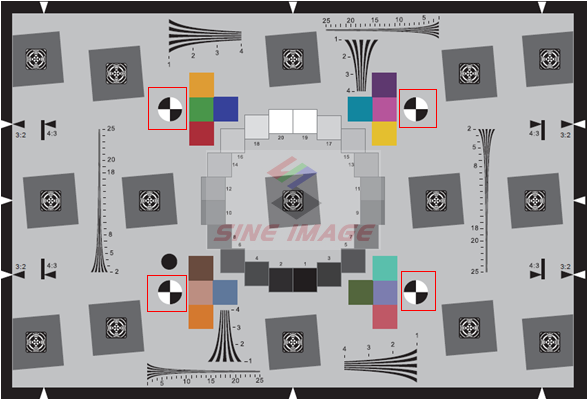

四個(ge) 對準標誌用於(yu) 自動偵(zhen) 測 美國 eSFR ISO模組功能
十六個(ge) 色塊代表現實場景的色彩，用來分析並呈現精確或偏好的色彩。

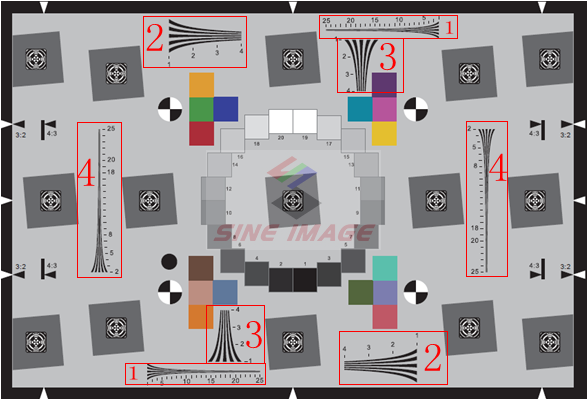

根據該ISO標準的另一部分，添加了四對雙曲線楔形用來測試極限解像度及雲(yun) 紋。
ISO12233:2014 eSFR分辨率測試卡增強版優(you) 化測試圖比例為(wei) 3:2，ISO12233:2014 eSFR分辨率測試卡擴展板延伸測試圖則為(wei) 16:9支持視角更寬廣的影像係統。
