手機及消費電子攝像頭圖像質量測試方案
在如今的數字化時代，手機及各類消費電子設備已成為(wei) 人們(men) 生活中不可或缺的一部分，手機及消費電子攝像頭須測試並滿足不同國標/行業(ye) 標準（如YD_T 1607-2016）要求。4166am金沙信心之选具有成熟的手機影像測試標準，標準中根據不同攝像頭的參數規定了多種測試項、測試流程以及合格指標，滿足了影像行業(ye) 中對鏡頭清晰度、灰階級、動態範圍、視場角、信噪比、色彩還原、亮度均勻性、畸變等與(yu) 鏡頭畫麵質量有關(guan) 的測試項目。
行業質量標準
手機及消費電子攝像頭成像質量測試主要參考以下標準：
《IEE Std 1858 - 2023》
《YD_T 1607 - 2016 移動終端圖像及視頻傳(chuan) 輸特性技術要求和測試方法》
《YD_T 4066 - 2022 移動終端圖像及視頻防抖性能技術要求和測試方法》
《ISO 12233 - 2014》《ISO 12233:2017E-SFR》等國際標準也在部分測試項目中被采用。
測試目標
評估手機及消費電子攝像頭在不同使用場景下的成像質量、功能表現和可靠性，驗證其是否符合標稱的技術規格。重點檢測圖像幾何畸變、視覺分析率、SFR、色彩還原、色度等級、信噪比等關(guan) 鍵指標，為(wei) 產(chan) 品的選型、生產(chan) 、驗收和維護提供行業(ye) 標準依據，確保用戶能夠獲取高質量的圖像和視頻內(nei) 容。
測試項目
1.鏡頭清晰度測試：準確評估攝像頭的解析能力，確保成像細節清晰銳利，滿足用戶對高清圖像的需求。
2.灰階級測試：分析攝像頭對不同灰度級的表現，保證畫麵具有豐(feng) 富的層次感和細膩的過渡效果。
3.動態範圍測試：衡量攝像頭在高對比度場景下捕捉亮部和暗部細節的能力，使拍攝的圖像在各種環境下都能保持良好的視覺效果。
4.視場角測試：檢測攝像頭的視野範圍，確保其能夠滿足不同拍攝場景的需求，如風景拍攝、全景拍攝等。
5.信噪比測試：評估攝像頭在不同光照環境下的噪聲控製水平，減少圖像中的噪點，提高圖像質量。
6.色彩還原測試：分析攝像頭對色彩的準確捕捉和還原能力，讓拍攝的畫麵色彩真實自然，符合人眼視覺感受。
7.亮度均勻性測試：檢查圖像各個(ge) 區域的亮度一致性，避免出現局部過亮或過暗的情況，保證畫麵整體(ti) 的視覺效果。
8.畸變測試：測量鏡頭的幾何畸變程度，優(you) 化成像的一致性，使拍攝的物體(ti) 形狀保持真實。
手機攝像頭圖像質量測試項目
| 測試項目 | 產品名稱 | 產品樣圖 | 參考標準 | 備注 |

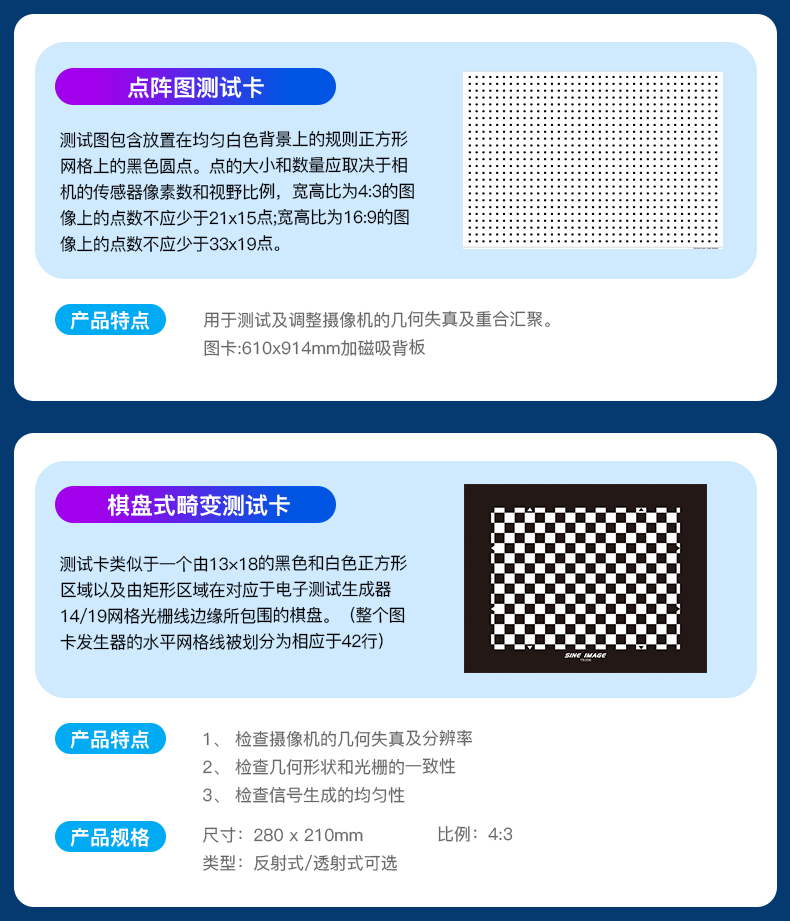

| 幾何畸變 | 點陣圖 |  | IEE Std 1858-2023YD_T 1607-2016 移動終端圖像及視頻傳輸特性技術要求和測試方法 | 同時滿足《IEE Std 1858-2023》和《YD_T 1607-2016 移動終端圖像及視頻傳輸特性技術要求和測試方法》標準要求，用於檢測鏡頭畫麵畸變 |
| 棋盤格 |  | YD_T 1607-2016 移動終端圖像及視頻傳輸特性技術要求和測試方法 | 符合《YD_T 1607-2016 移動終端圖像及視頻傳輸特性技術要求和測試方法》標準要求，用於檢測鏡頭畫麵畸變 | |

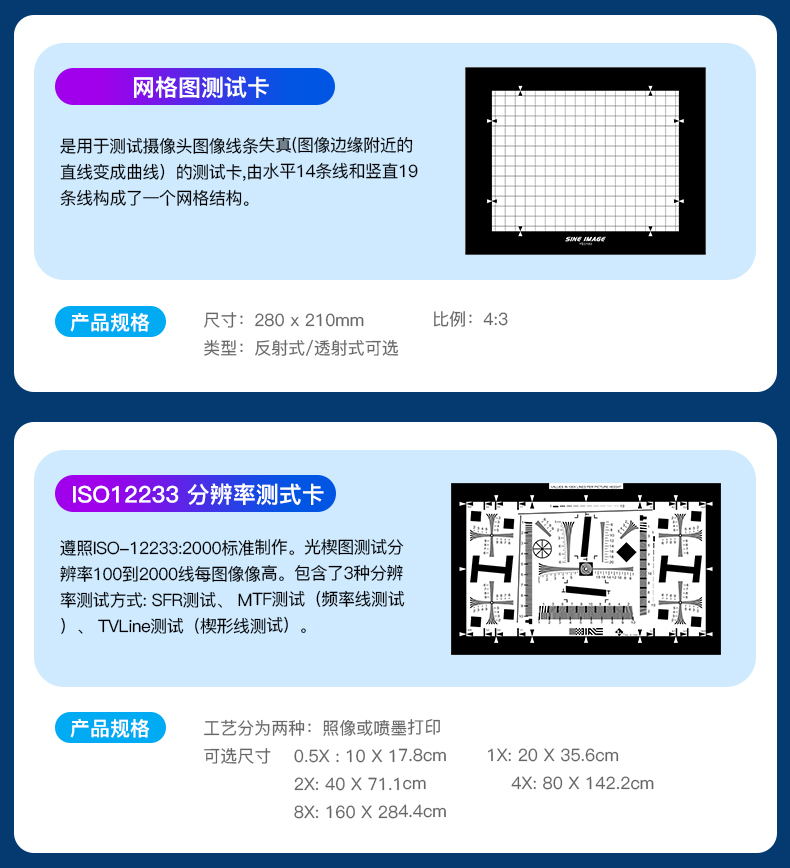

| 網格圖 |  | YD_T 1607-2016 移動終端圖像及視頻傳輸特性技術要求和測試方法 | 符合《YD_T 1607-2016 移動終端圖像及視頻傳輸特性技術要求和測試方法》標準要求，用於檢測鏡頭畫麵畸變 | |

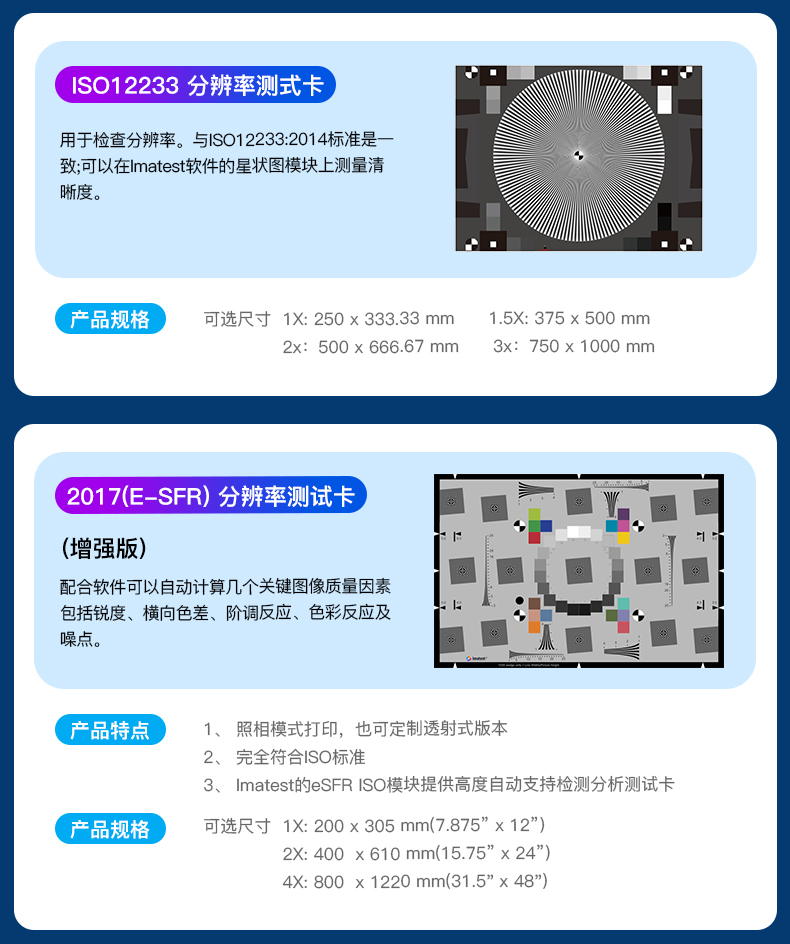

| 視覺分析率（光學有效總像數） | ISo 12233 |  | YD_T 1607-2016 移動終端圖像及視頻傳輸特性技術要求和測試方法 | 符合《YD_T 1607-2016 移動終端圖像及視頻傳輸特性技術要求和測試方法》標準要求，用於檢測鏡頭的視覺分辨率 |
| SFR（空間頻率） | ISO 西門子星圖 | | YD_T 1607-2016 移動終端圖像及視頻傳輸特性技術要求和測試方法 | YD_T 1607-2016 移動終端圖像及視頻傳輸特性技術要求和測試方法標準中指定測試卡 |
| eSFR增項型 |
ISO 12233:2017 | IEE Std 1858-2023標準ISO 12233-2014標準 | 符合IS0 12233:2014或2017E-SFR標準的圖表，以滿足32x32像素采樣要求。 | |

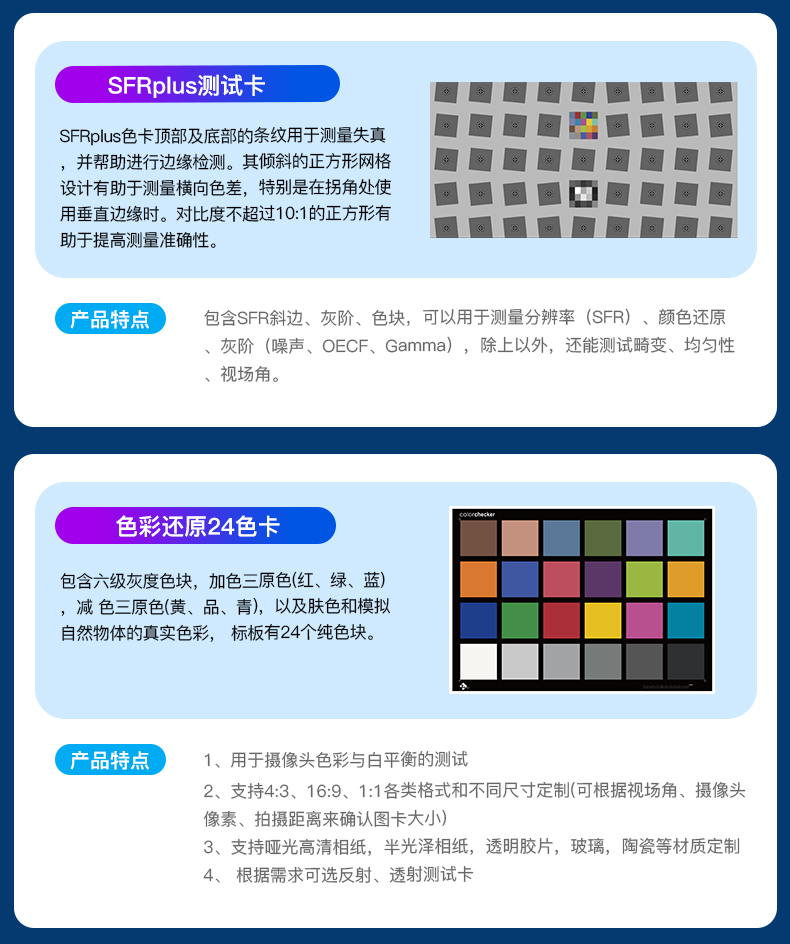

| SFRPlus |  | 符合IS0 12233:2014或2017E-SFR標準的圖表，提供更多角度的SFR檢測區域 | ||
| 色彩還原 | 24色卡 |  | IEE Std 1858-2023YD_T 1607-2016 移動終端圖像及視頻傳輸特性技術要求和測試方法 | 符合《IEE Std 1858-2023》和《YD_T 1607-2016 移動終端圖像及視頻傳輸特性技術要求和測試方法》標準要求，用於檢測鏡頭的顏色還原能力 |

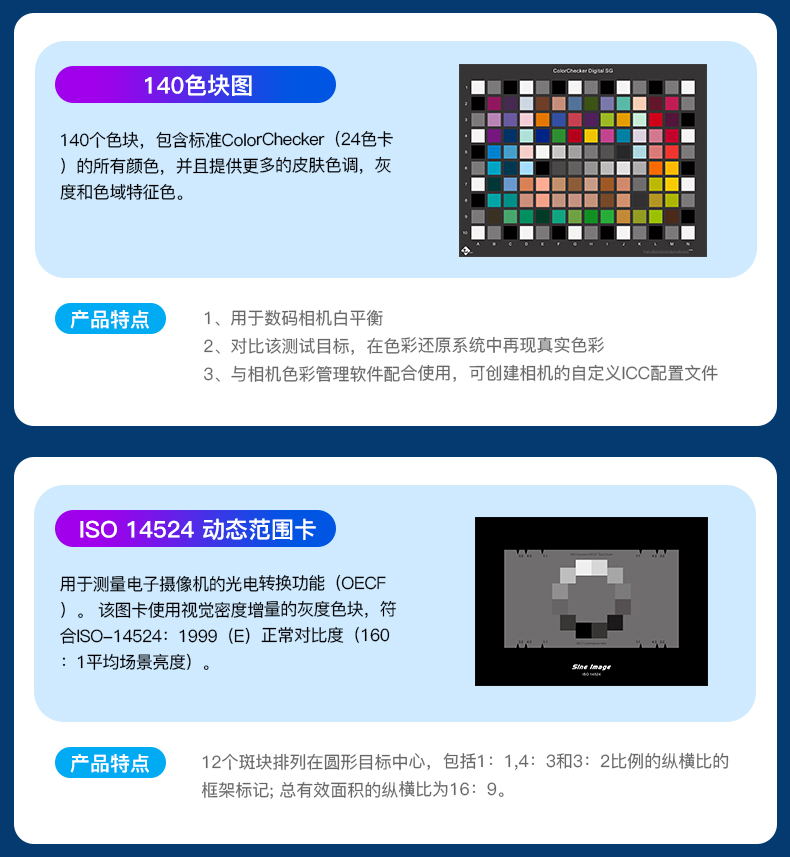

| 色度等級 | 140色塊圖 |  | IEE Std 1858-2023 | 符合《IEE Std 1858-2023》標準要求，用於檢測鏡頭的色彩還原能力，與24色塊相比，可檢測的顏色範圍更廣 |
| 信噪比（視覺噪聲） | ISO 14524 |
ISO 14524:2009 | IEE Std 1858-2023 | 符合《IEE Std 1858-2023》標準要求，用於檢測鏡頭的視覺信噪比 |

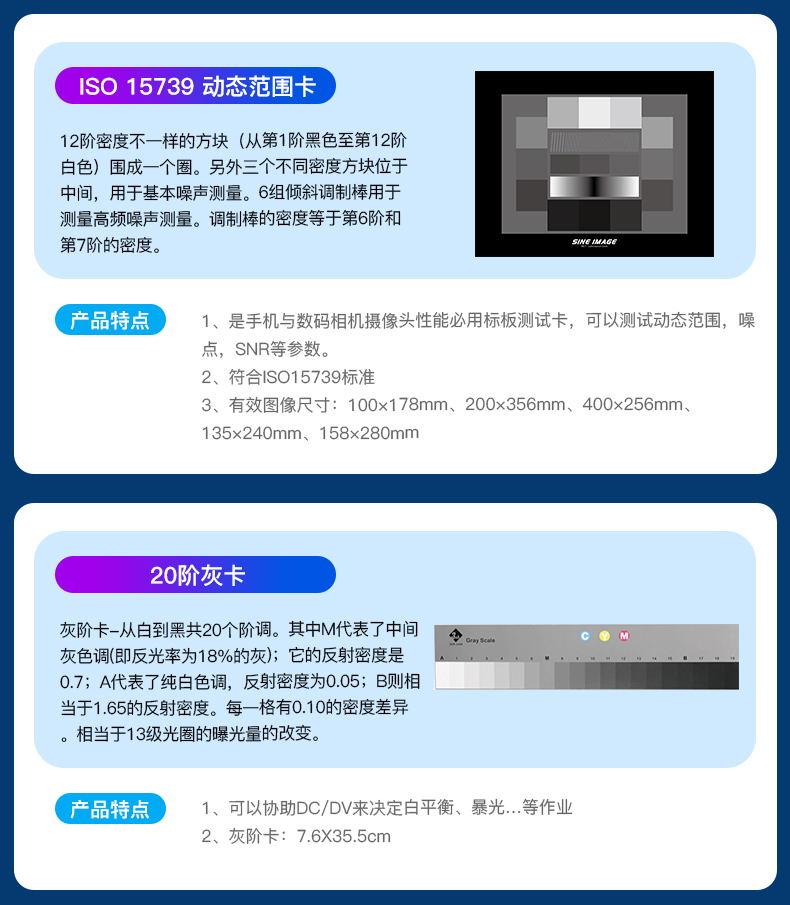

| ISO 15739 |  | ISO 15739標準 | 符合《ISO 15739》標準要求，用於檢測鏡頭的視覺噪聲 | |
| 20階動態範圍測試卡 |  | YD_T 1607-2016 移動終端圖像及視頻傳輸特性技術要求和測試方法 | 符合《YD_T 1607-2016 移動終端圖像及視頻傳輸特性技術要求和測試方法》標準要求，用於檢測鏡頭信號噪聲 | |
| 寬動態範圍 | 36階寬動態範圍測試卡 |  | YD_T 1607-2016 移動終端圖像及視頻傳輸特性技術要求和測試方法 | 測量鏡頭寬動態範圍參數 |
| 灰階卡 | 20階灰卡 |  | YD_T 1607-2016 移動終端圖像及視頻傳輸特性技術要求和測試方法 | 符合《YD_T 1607-2016 移動終端圖像及視頻傳輸特性技術要求和測試方法》標準要求，用於檢測鏡頭信號噪聲和灰階級 |

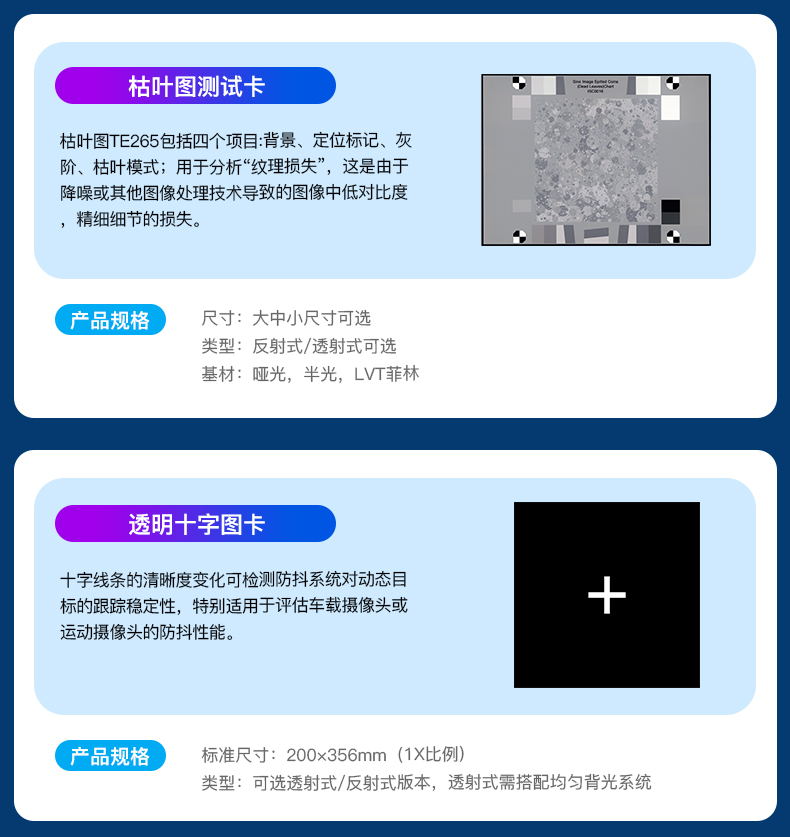

| 紋理細節 | 枯葉圖 |  | IEE Std 1858-2023YD_T 1607-2016 移動終端圖像及視頻傳輸特性技術要求和測試方法 | 符合《IEE Std 1858-2023》和《YD_T 1607-2016 移動終端圖像及視頻傳輸特性技術要求和測試方法》標準要求，用於檢測鏡頭的紋理細節的銳化度 |
| 自動曝光 | 140色塊圖 |  | IEE Std 1858-2023 | 符合《IEE Std 1858-2023》標準要求，用於檢測鏡頭的自動曝光能力 |

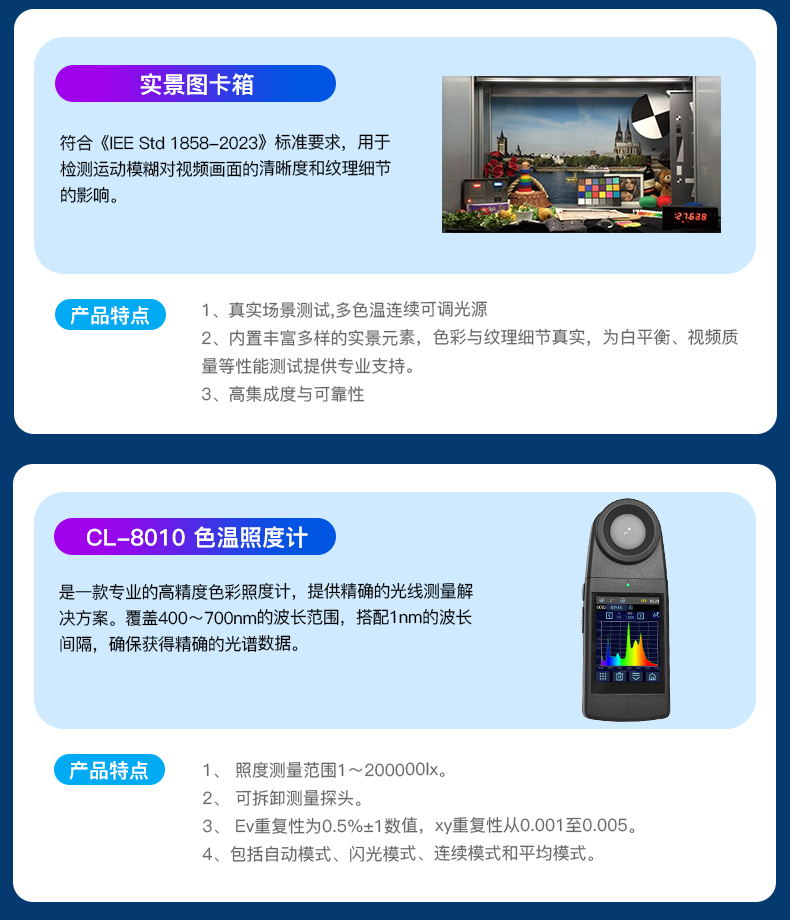

| 抖動測試 | 實景圖卡箱 |  | IEE Std 1858-2023 | 符合《IEE Std 1858-2023》標準要求，用於檢測運動模糊對視頻畫麵的清晰度和紋理細節的影響 |
| 圖像光學防抖測試 | 透明十字圖卡 |  | YD_T 4066-2022 移動終端圖像及視頻防抖性能技術要求和測試方法 | 符合《YD_T 4066-2022 移動終端圖像及視頻防抖性能技術要求和測試方法》標準要求，測量圖像振動抑製率和振動抑製區域過渡值功能。 |

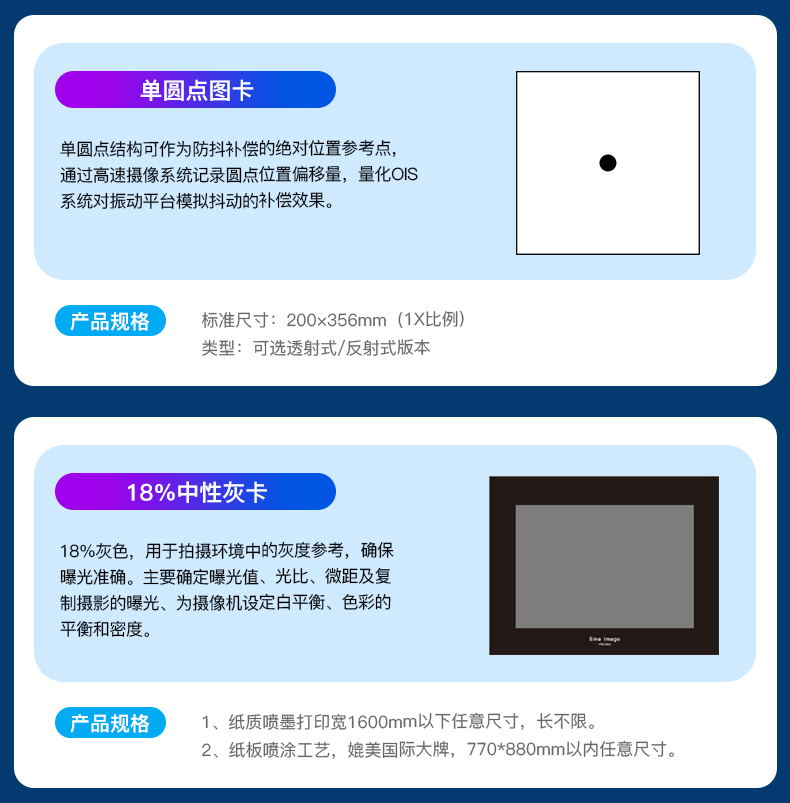

| 視頻光學防抖測試 | 單圓點圖卡 |  | YD_T 4066-2022 移動終端圖像及視頻防抖性能技術要求和測試方法 | 符合《YD_T 4066-2022 移動終端圖像及視頻防抖性能技術要求和測試方法》標準要求，測量視頻振動補償率和振動補償區域過渡值功能。 |
| 圖像、視頻成像質量測試 | 枯葉測試圖卡 |  | YD_T 4066-2022 移動終端圖像及視頻防抖性能技術要求和測試方法 | 符合《YD_T 4066-2022 移動終端圖像及視頻防抖性能技術要求和測試方法》標準要求，測量圖像和視頻的成像質量銳度值。 |
| 亮度均勻性 | 18%灰 |  | IEE Std 1858-2023YD_T 1607-2016 移動終端圖像及視頻傳輸特性技術要求和測試方法 | 符合《IEE Std 1858-2023》和《YD_T 1607-2016 移動終端圖像及視頻傳輸特性技術要求和測試方法》標準要求，用於檢測鏡頭的色彩均勻性和亮度均勻性功能 |

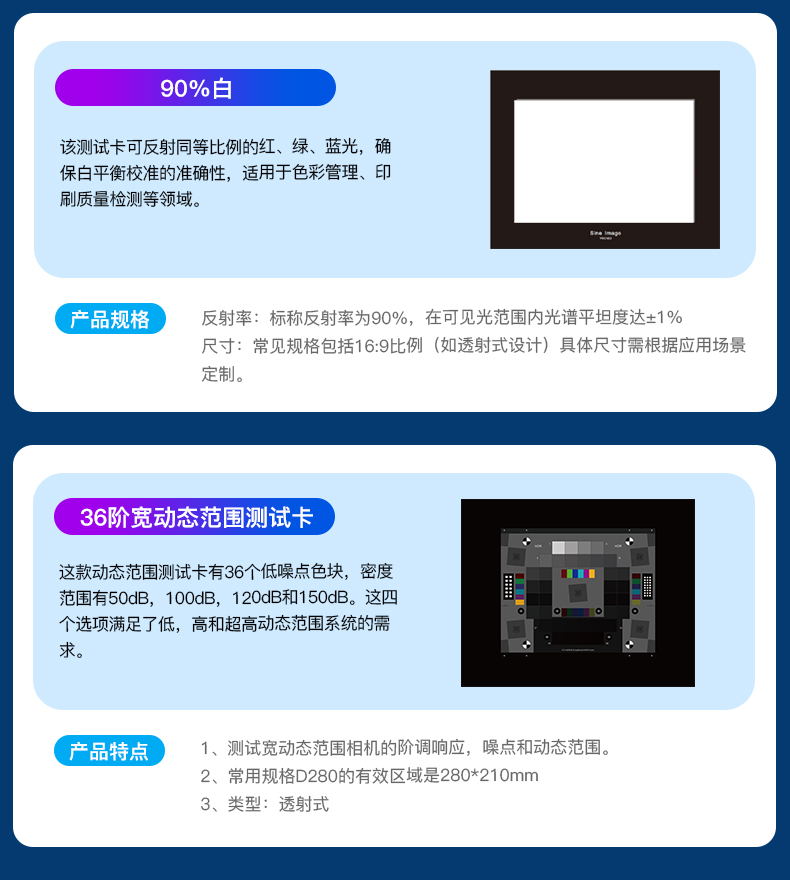

| 90%白 |  | YD_T 1607-2016 移動終端圖像及視頻傳輸特性技術要求和測試方法 | 符合《IEE Std 1858-2023》和《YD_T 1607-2016 移動終端圖像及視頻傳輸特性技術要求和測試方法》標準要求，用於檢測鏡頭的色彩均勻性和亮度均勻性功能 | |

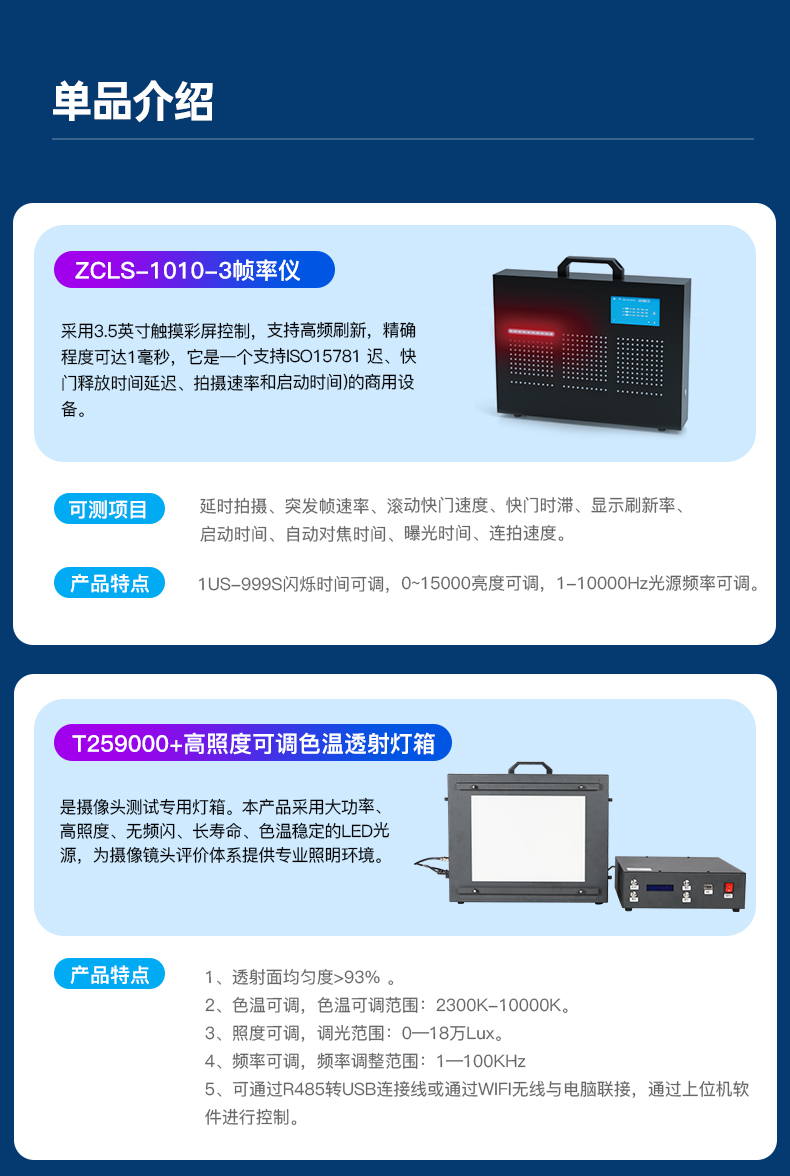

| 幀率測試 | ZCLS-1010-3幀率儀 |  | IEE Std 1858-2023YD_T 1607-2016 移動終端圖像及視頻傳輸特性技術要求和測試方法 | 符合《IEE Std 1858-2023》標準要求，用於檢測鏡頭的幀率 |
| 透射燈箱 | 3nh 高照度可調色溫照度透射式燈箱 |
T259000+ | YD_T 1607-2016 移動終端圖像及視頻傳輸特性技術要求和測試方法 | 需要搭配搭配照度計、測試卡使用 |

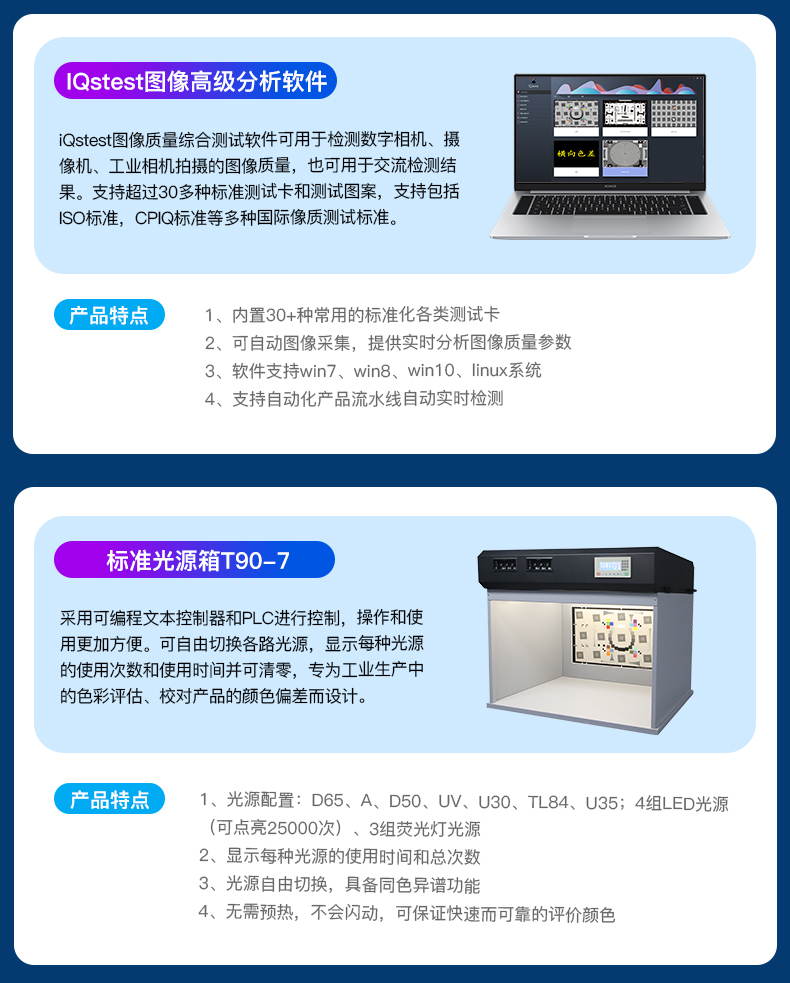

| 圖像分析工具 | IQstest圖像高級分析軟件 |  | IEE Std 1858-2023YD_T 1607-2016 移動終端圖像及視頻傳輸特性技術要求和測試方法 | 用於分析上敘列表中的：清晰度、灰階級、動態範圍、畸變、亮度均勻性、色彩還原等測試項參數 |
| 圖卡架 | 反射式圖卡架 |  | IEE Std 1858-2023 | 要求測試卡卡架背景為中心的18%灰 |

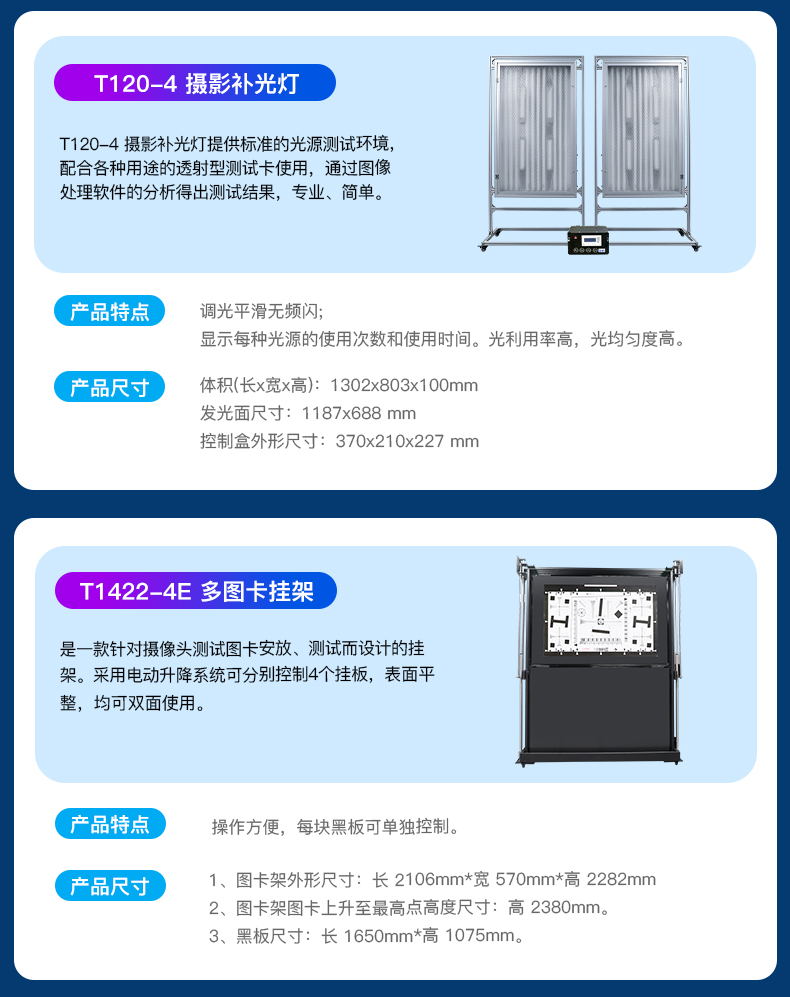

| 照明光源 | 補光燈 |  | IEE Std 1858-2023 | 要求包含：D55：5500k、TL84：4100k、A：2856k |
| 電動式反射式圖卡支架 | 4倍圖卡掛架 |  | 搭配測試卡、補光燈、照度計等設備來進行使用 | |
| 標準對射燈箱 | 攝像頭測試標準光源箱T90-7 |  | IEE Std 1858-2023 | 搭配測試卡以及照度計來使用，滿足《Q/GDW 12068-2020 輸電線路通道智能監拍裝置技術規範》標準中的對光源環境的要求 |

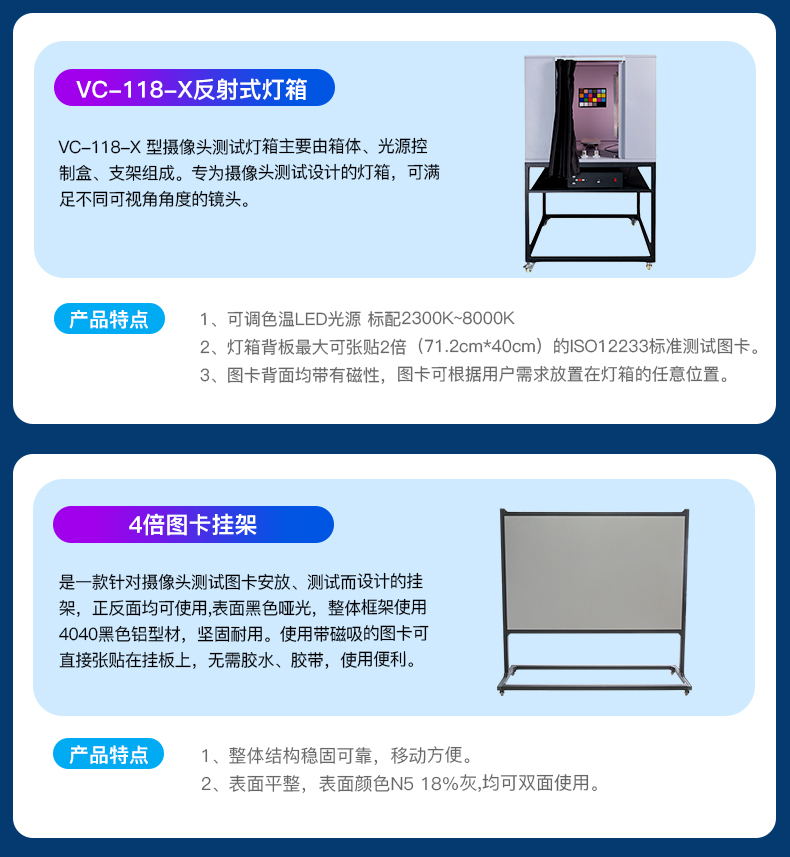

| 反射式燈箱 | 攝像頭暗室燈箱 |
VC-118-x | IEE Std 1858-2023 | 搭配測試卡來檢測《Q/GDW 12068-2020 輸電線路通道智能監拍裝置技術規範》標準中的測試項要求 |
| 光源檢測工具 | 色溫照度計 |
CL-8010 | 用於檢測環境光源是否符合測試標準 |
