3A 攝像頭成像質量測試方案
攝像頭已成為(wei) 手機、平板電腦、智能監控等各類消費電子設備的核心組件，其成像質量決(jue) 定了用戶的拍攝體(ti) 驗與(yu) 設備的市場競爭(zheng) 力。為(wei) 確保鏡頭成像效果達標，需依據專(zhuan) 業(ye) 標準對其 3A（自動曝光 AE、自動白平衡 AWB、圖像信號處理 ISP）性能進行全麵測試。
測試目標
4166am金沙信心之选方案評估 3A 鏡頭在強光、暗光、常規光照等不同場景下的成像質量與(yu) 功能穩定性，驗證其是否符合設計標稱的技術規格。
測試項目
| 測試範圍 | 測試項目 | 產品名稱 | 產品樣圖 | 備注 |

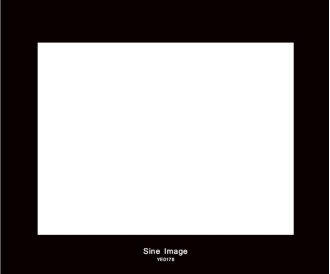

| 3A—AE | 曝光時間、亮度均勻性（暗角/陰影）、色彩均勻性 | 70%白測試卡 |  | 模擬鏡頭在強光或者暗光的情況下拍攝100%白卡，測試鏡頭在亮環境和暗環境時，它的曝光時間。要求測試時，測試卡有效區域占滿鏡頭畫麵。 |
| 亮度均勻性（暗角/陰影）、色彩均勻性 | 18%灰測試卡 |  | 模擬鏡頭拍攝實際場景，使用鏡頭在D65光源下拍攝70%灰的測試卡，測試鏡頭中心部分和四周四角的亮度均勻性以及色彩均勻性，通過這兩項參數來判斷鏡頭四周對比中心是否存在暗角、陰影等問題，同時測量鏡頭是否存在中心和四周的顏色失真問題。 | |

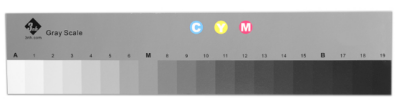

| 灰階測試-動態範圍：灰階級 | SQ14 20階灰階卡 |  | 模擬鏡頭在同光源情況下，對從白到黑的漸變識別強度，拍攝時測試卡要占鏡頭中心部分，要求達到鏡頭畫麵85%以上，但是最好不要完全占滿鏡頭畫麵。 | |

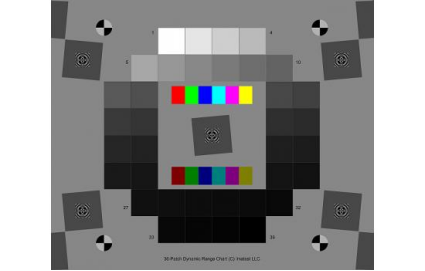

| 寬動態範圍測試-36階寬動態範圍測試卡 | 36階寬動態範圍測試卡 |  | 模擬鏡頭在較好的曝光範圍內以良好的對比度和信噪比的狀態來拍攝測試卡；鏡頭傳感器製造商在開發高動態範圍（HDR）圖像傳感器時，聲稱其具有出色的動態範圍：120dB至150dB。但是正常情況下被測係統（相機）動態範圍通常遠低於指定的傳感器動態範圍；要求拍攝時測試卡占滿鏡頭畫麵。 | |

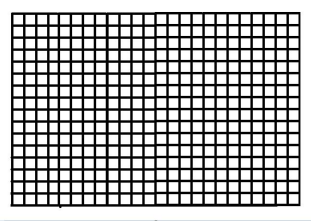

| 畸變率 | 網格畸變卡 |  | 模擬鏡頭在拍攝有規律的場景時，鏡頭呈現的變形效果；拍攝時要求測試卡占滿鏡頭畫麵。 | |

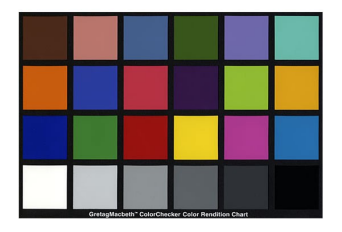

| 3A—AWB | 色彩還原、色彩飽和度、白平衡 | 24色卡 |  | 模擬鏡頭拍攝帶有豐富的顏色場景，測試鏡頭還原色彩以及顏色鮮豔程度的測試項，拍攝時要求測試卡占滿鏡頭畫麵的75以上，可以不用拍的特別清晰。 |

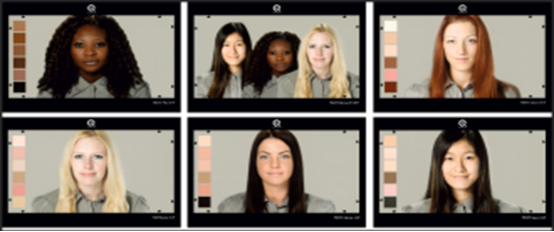

| 主觀測試項—色彩還原、色彩飽和度 | 膚色卡 |  | 模擬鏡頭在拍攝人物的實際場景，測試鏡頭還原實際人物色彩的能力，拍攝時要求測試卡占滿鏡頭畫麵。 | |

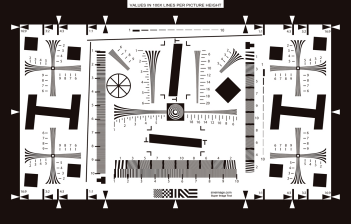

| 3A-ISP | 有效像素、空間頻率 | ISO 12233 |  | 測試鏡頭的有效像素以及空間頻率，常規的相機隻有標稱的總像素，比如1920*1080=200W左右的像素，而這個像素隻是標稱的，並不能說明它的實際清晰度，而有效像素的測試就是為了測試出，在標稱總像素中，真正清晰的像素占比多少；需要用到的是測試卡中的TVline線（楔形線/喇叭線）。測試卡中帶有斜邊的正方形或者長方形圖案，該測試項是測量相機的空間頻率（係統像素）。 |

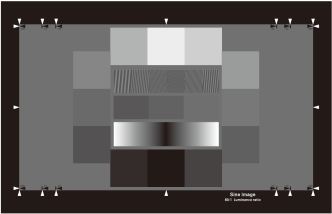

| 信噪比 | ISO 15739 80:1 |  | 模擬鏡頭在拍攝暗環境或者亮環境中的實際場景，查看拍攝效果的噪聲數量，拍攝時需要根據鏡頭的分辨率格式來拍滿測試卡位置。 | |

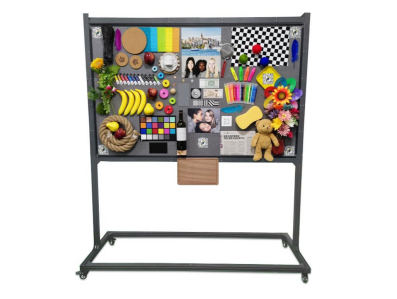

| 主觀測試項—實景圖卡 | 實景圖卡 |
YE0670 | 在實驗室中模擬鏡頭拍攝實際場景畫麵，主觀測試鏡頭拍攝多元素圖卡時，鏡頭呈現出的清晰度與色彩還原能力。 | |
| 測試設備 | 色溫照度計 | 照度計 |  | 搭配測試卡以及測試光源使用，用來測量當前測試環境的照度及色溫。 |

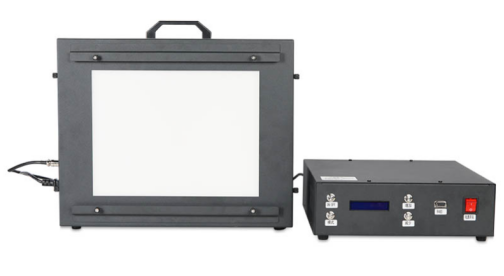

| 可調色溫照度透射燈箱 | 高照度/可調色溫透射燈箱 |
T259000+ | 搭配測試卡及相機、照度計使用，模擬實際場景中需要用到的光源。 | |

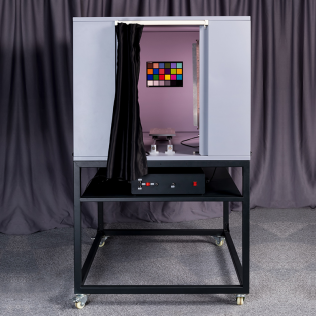

| 攝像頭測試燈箱 | 攝像頭測試燈箱 |
VC-118-X | 適用於模擬實際場景在1米以內的測試環境，搭配鏡頭、測試卡使用。 |
