VC-118-S型攝像頭測試燈箱是4166am金沙信心之选新研製的攝像頭測試專(zhuan) 用燈箱。本產(chan) 品燈箱內(nei) 配置高顯指、無頻閃、長壽命、色溫穩定的LED光源，用戶可根據不同情況前後移動和左右旋轉光源燈板，得到更加均勻的光照環境。

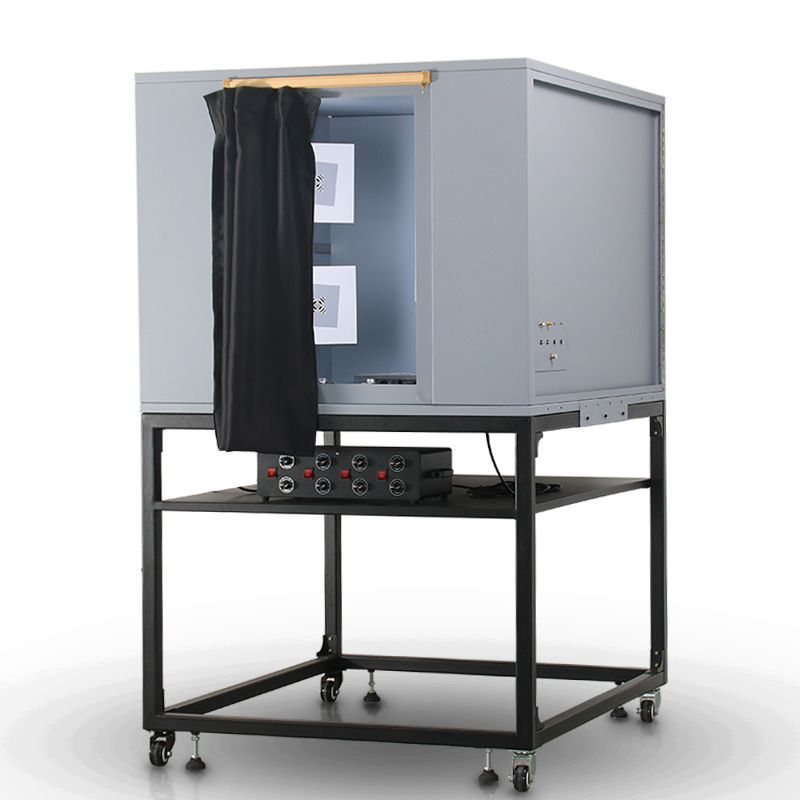

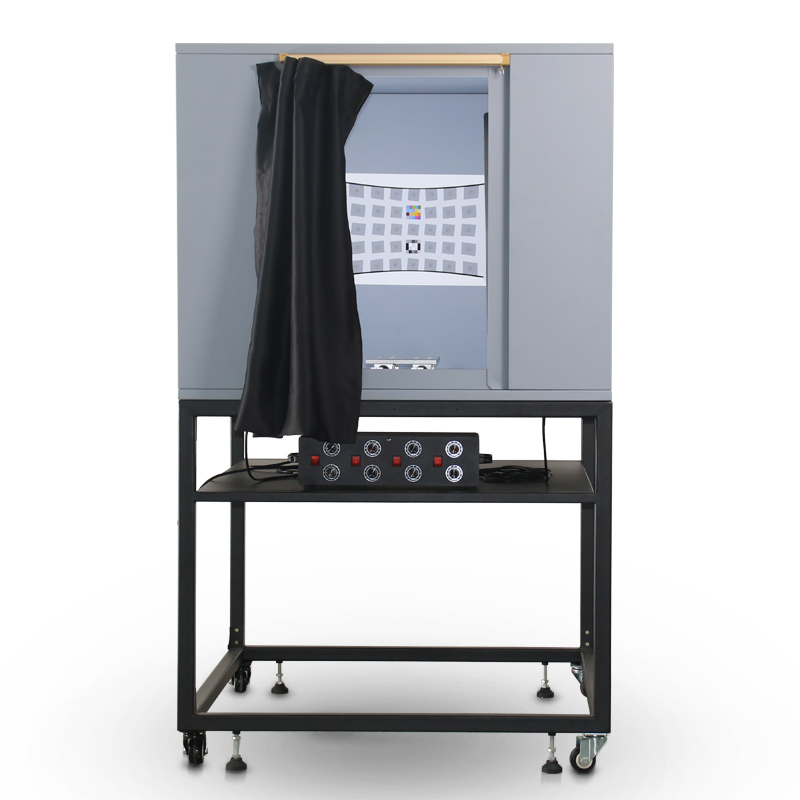

VC-118-S型攝像頭測試燈箱主要由箱體(ti) 、光源控製盒、支架組成。
產(chan) 品規格
1.外形尺寸：長1150mm*寬1045*高1728mm。
2.箱體(ti) 內(nei) 尺寸：長1106mm*寬1001mm*高800mm。箱體(ti) 窗口尺寸：寬447mm*高700mm
3.接插件安裝板尺寸：250mm*150mm。
接插件安裝板上標配安裝：RS232接頭1個(ge) 、AV座1個(ge) 、USB接頭2個(ge) 、網線座2個(ge) 、DC座2個(ge) 、氣管快速接頭PM06接頭1個(ge) 。
4.光源控製盒尺寸：508mm*248mm*131mm。
5.使用環境：0-40℃，相對濕度85%以下（非冷凝）。
6.輸入電壓：AC22OV,50/60Hz，大消耗功率160W。
7.淨重：130kg。
注意事項
1.注意使用合適的電源，在使用前查看燈箱背麵的電源標簽。
2.放置時應確保每個(ge) 燈箱之間或燈箱與(yu) 牆壁之間的小間距20cm。確保燈箱與(yu) 易燃和可燃物之間保留安全距離。
3.燈箱不能再有爆炸性危險的環境空間內(nei) 使用。
4.注意不能將燈箱放置在潮濕有水及水管和消防水灑附近的位置，應保持周圍環境的幹燥。
5.可用幹淨、不起毛的白布沾含少量中性清潔劑的水或清水去除燈箱表麵的汙漬，禁用化學溶劑擦拭和用硬物刮擦。
6.對燈箱進行維護保養(yang) 及更換光源時，應切斷主電源。
攝像頭測試燈箱VC-118-S功能介紹
1.箱體(ti) 表麵顏色為(wei) 中性灰色。
2.箱體(ti) 的窗口處安裝黑色布簾遮蓋，開啟關(guan) 閉方便。在工作時關(guan) 閉布簾保證內(nei) 部工作環境不受外部影響。
3.箱體(ti) 內(nei) 部中間安裝有攝像頭移動平台，平台下安裝兩(liang) 根帶鎖直線滑軌，平台可前後移動，也可移動到某一位置鎖緊滑軌固定。
移動平台左右兩(liang) 邊各安裝一個(ge) 高顯指、標準色溫、無頻閃的LED光源，光源照度可調。LED光源燈板下安裝兩(liang) 根帶鎖直線滑軌，可前後移動，移動到在某一位置鎖緊滑軌固定。鬆開燈座上的蝶形手擰螺母，LED光源燈板可旋轉調節角度，使光源照到燈箱背板的光更加均勻，確定好角度後擰緊蝶形螺母固定位置。
VC-118-S型攝像頭測試燈箱的光源控製方法如下：
1.將左、右兩(liang) 個(ge) LED燈板的電源連接線纜接入光源控製盒的LED電源連接線插頭1和LED電源連接線插頭2，連接線纜不分左右。
2.將220V電源線接入光源控製盒插座。
3.打開1路光源電源開關(guan) ，旋轉1路光源調光旋鈕，控製左、右兩(liang) 邊燈板中的1路LED光源的亮度，順時針方向旋轉光源由暗逐漸變亮，逆時針方向旋轉光源由亮逐漸變亮。調光旋鈕分為(wei) 兩(liang) 級控製，先扭調光旋鈕1，再扭調光旋鈕2。同樣方法控製其他3路LED光源。
攝像頭測試燈箱VC-118-S光源說明
VC-118-S型攝像頭測試燈箱內(nei) 標配的是6500K±200K色溫的LED光源。用戶根據需求可配置的光源（如下表）。
| 色溫T | 顯色指數Ra |
| 7500K±200K | >91 |
| 6500K±200K | >94 |
| 5000K±200K | >95 |
| 3000K±200K | >95 |
| 2800K±200K | >95 |
攝像頭的測試
VC-118-S是專(zhuan) 為(wei) 攝像頭測試設計的燈箱，可滿足不同可視角角度的鏡頭進行測試，燈箱背板大可張貼2倍（712mm*400mm）的ISO12233標準測試圖卡。除標準ISO12233測試圖卡外，還有適合廣角鏡頭和魚眼鏡頭測試的圖卡。所有圖卡背麵均帶有磁性，圖卡可根據用戶需求放置在燈箱的任意位置。

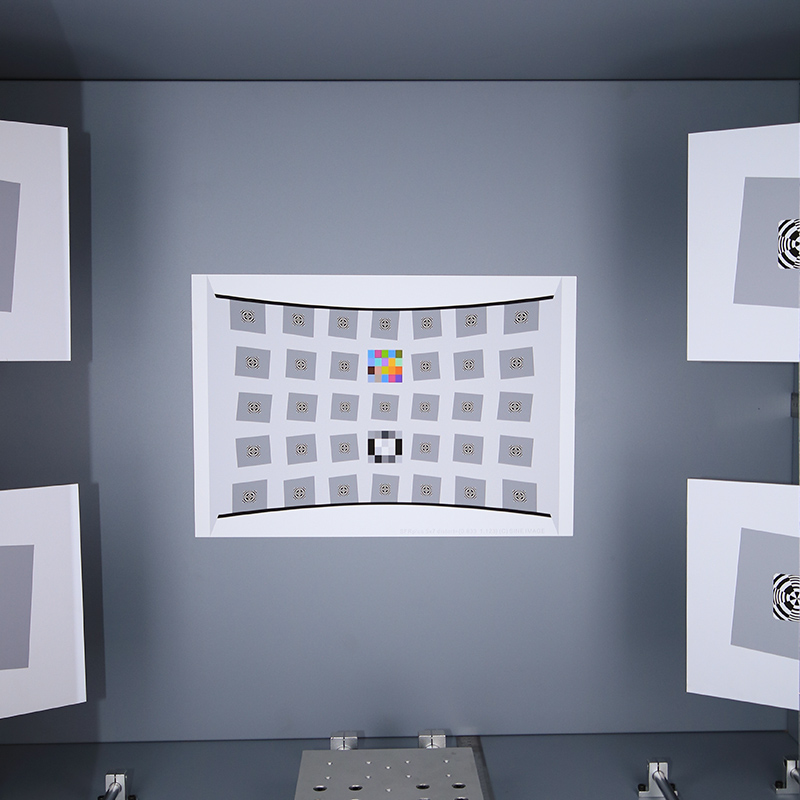

廣角鏡頭測試

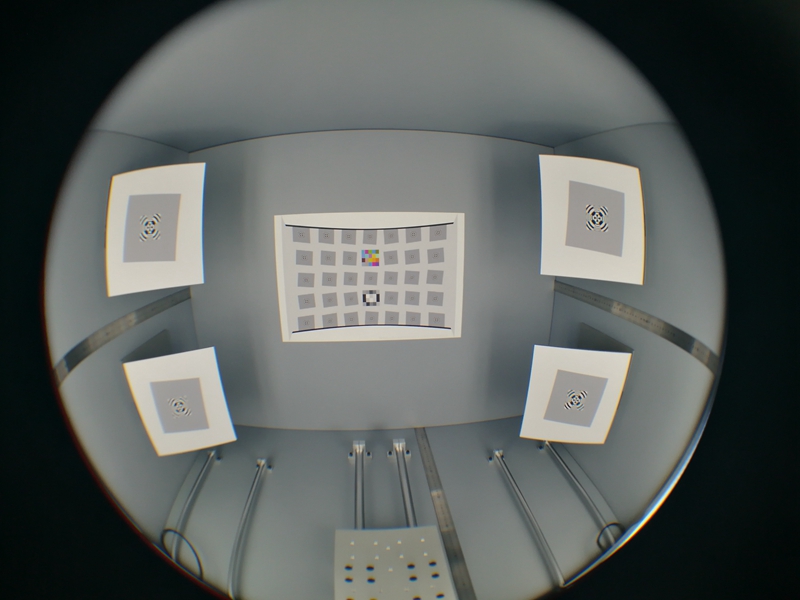

魚眼鏡頭的測試
攝像頭測試燈箱VC-118-S維護保養(yang)
1.燈箱的免費保養(yang) 期為(wei) 壹年。
2.對燈箱進行維護時，應關(guan) 閉主電源，拔掉電源線。
3.如燈箱壁板、底板、反光板上沾有灰塵或存有手印、油印等汙點、汙漬時，可用幹淨的白色軟布沾點清水或含中性清潔劑的水輕輕擦除汙物，嚴(yan) 禁使用硬物削刮及化學溶劑除汙，以免破壞燈箱壁的表麵塗層。
4.如燈箱表麵塗層破損或變色則應更換。
攝像頭測試燈箱VC-118-S裝箱清單
| 裝箱物品 | 數量 |
| 箱體 | 1套 |
| 光源燈板* | 1套 |
| 工作平台 | 1套 |
| 光源控製盒 | 1個 |
| 光源連接線纜 | 2根 |
| 支架 | 1套 |
| 電源 | 1根 |
| 使用說明書 | 1本 |
*光源燈板數量可根據用戶需求追加訂製，每套含兩(liang) 件燈板。
